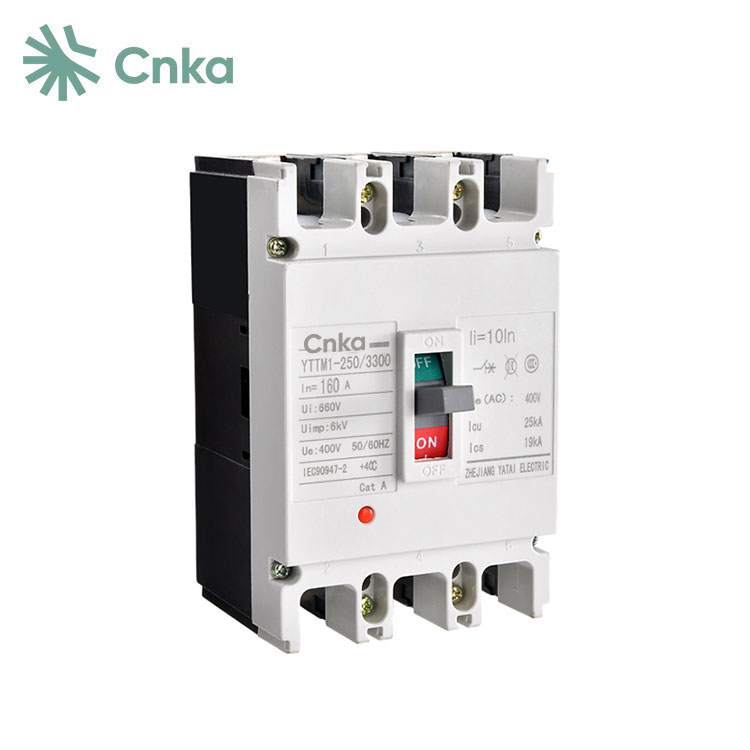

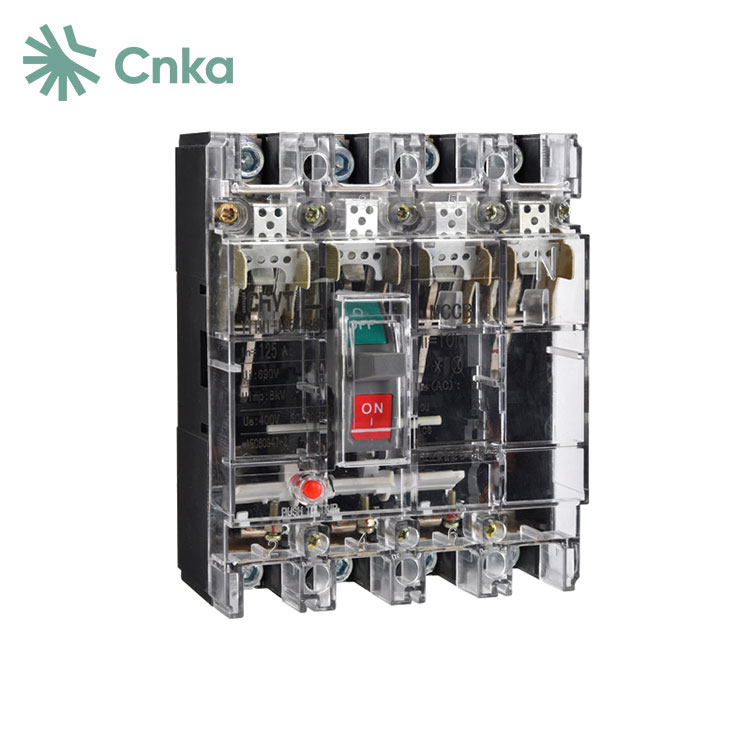

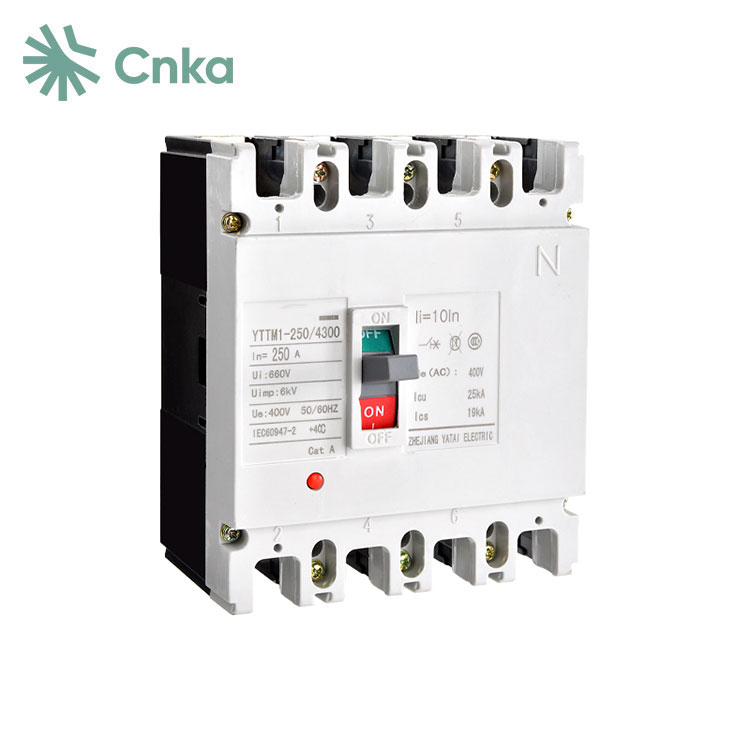

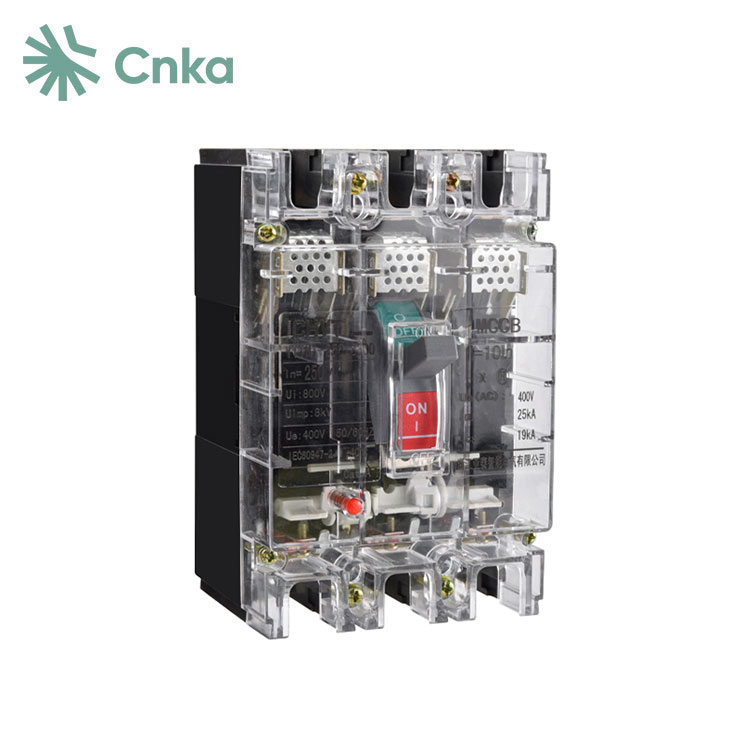

CNKA, एक चीनी फ़ैक्टरी ब्रांड, रियायती 3p 200 amp मोटरयुक्त AC MCCB प्रदान करता है। डिवाइस-प्रकार सर्किट ब्रेकर के रूप में भी जाना जाता है, इन इकाइयों में प्लास्टिक आवास में संलग्न सभी घटक होते हैं। वे आम तौर पर एक मॉड्यूलर डिज़ाइन का उपयोग करते हैं, जिसमें सहायक संपर्क, अंडरवोल्टेज रिलीज़ और शंट रिलीज़ शामिल हैं। उनकी कॉम्पैक्ट संरचना के कारण, रखरखाव आमतौर पर संभव नहीं है। मैनुअल ऑपरेशन मानक है, हालांकि बड़े मॉडलों को खोलने और बंद करने के लिए विद्युत रूप से नियंत्रित किया जा सकता है। इलेक्ट्रॉनिक ओवरकरंट रिलीज़ के प्रचलन के साथ, ये 3p 200 amp मोटर चालित एसी एमसीसीबी दो प्रकार में आते हैं: क्लास ए और क्लास बी। क्लास बी मॉडल उत्कृष्ट तीन-चरण सुरक्षा प्रदान करते हैं, लेकिन क्लास ए मॉडल, जो थर्मल चुंबकीय रिलीज का उपयोग करते हैं, अधिक सामान्य हैं लागत संबंधी विचारों के कारण बाज़ार में।
|
नमूना |
रेटेड |
रेटेड |
रेटेड |
रेटेड |
रेटेड |
रेटेड |
कुल मिलाकर |
बढ़ते |
||||
|
L |
डब्ल्यू |
H |
A |
B |
4-φd |
|||||||
|
YTTM1-63 |
63 |
6,10,16,20, |
AC400V |
AC500V |
25 |
18 |
135 |
78/103 |
81.5 |
25 |
117 |
f3.5 |
|
YTTM1-125 |
125 |
10,16,20,25,32,40 |
AC690V |
AC800V |
35 |
22 |
150 |
92/122 |
86 |
30 |
129 |
एफ4.5 |
|
YTTM1-250 |
250 |
100,125,140,160, |
AC690V |
AC800V |
35 |
22 |
165 |
107/142 |
103 |
35 |
162 |
एफ4.5 |
|
YTTM1-400 |
400 |
225,250,315, |
AC690V |
AC800V |
50 |
35 |
257 |
150/198 |
105 |
44 |
194 |
f7 |
|
YTTM1-630 |
630 |
400,500,630 |
AC690V |
AC800V |
50 |
35 |
270 |
82/240 |
110 |
58 |
200 |
f7 |
|
YTTM1-800 |
800 |
630,700,800 |
AC690V |
AC800V |
75 |
0 |
275 |
210 |
115.5 |
70 |
243 |
f7 |
1 अधिभार की स्थिति के दौरान, थर्मल रिलीज यूनिट के भीतर थर्मल घटक गर्म हो जाते हैं, जिससे बाईमेटेलिक पट्टी मुड़ जाती है और फ्री रिलीज तंत्र सक्रिय हो जाता है, जो फिर मुख्य संपर्क को खोलकर मुख्य सर्किट को डिस्कनेक्ट कर देता है।
2 अंडरवोल्टेज की स्थिति में, अंडरवोल्टेज रिलीज में आर्मेचर अलग हो जाएगा, जिससे फ्री रिलीज तंत्र संचालित होगा और मुख्य संपर्क खोलकर मुख्य सर्किट को डिस्कनेक्ट कर दिया जाएगा।
3 जब शंट रिलीज बटन दबाया जाता है, तो शंट रिलीज में आर्मेचर संलग्न हो जाता है, जिससे फ्री रिलीज तंत्र सक्रिय हो जाता है और मुख्य संपर्क खुल जाता है, जिससे मुख्य सर्किट डिस्कनेक्ट हो जाता है।
प्रश्न: एमसीसीबी सर्किट ब्रेकर का उपयोग किस लिए किया जाता है?
उत्तर: सीएनकेए एमसीसीबी (मोल्डेड केस सर्किट ब्रेकर) एक विद्युत सुरक्षा उपकरण है जिसे सर्किट को अत्यधिक करंट के कारण होने वाले ओवरलोड और शॉर्ट सर्किट से बचाने के लिए डिज़ाइन किया गया है।
प्रश्न: कौन सा बेहतर है, एमसीसीबी या एमसीबी?
उ: सीएनकेए मिनिएचर सर्किट ब्रेकर (एमसीबी) कम-वर्तमान सर्किट के लिए उपयुक्त है, आमतौर पर न्यूनतम ऊर्जा मांगों के साथ आवासीय सेटिंग्स में उपयोग किया जाता है। इसके विपरीत, मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी) को उच्च-वर्तमान सर्किट के लिए डिज़ाइन किया गया है, जो इसे बड़े औद्योगिक अनुप्रयोगों जैसे महत्वपूर्ण ऊर्जा खपत वाले वातावरण के लिए आदर्श बनाता है।
