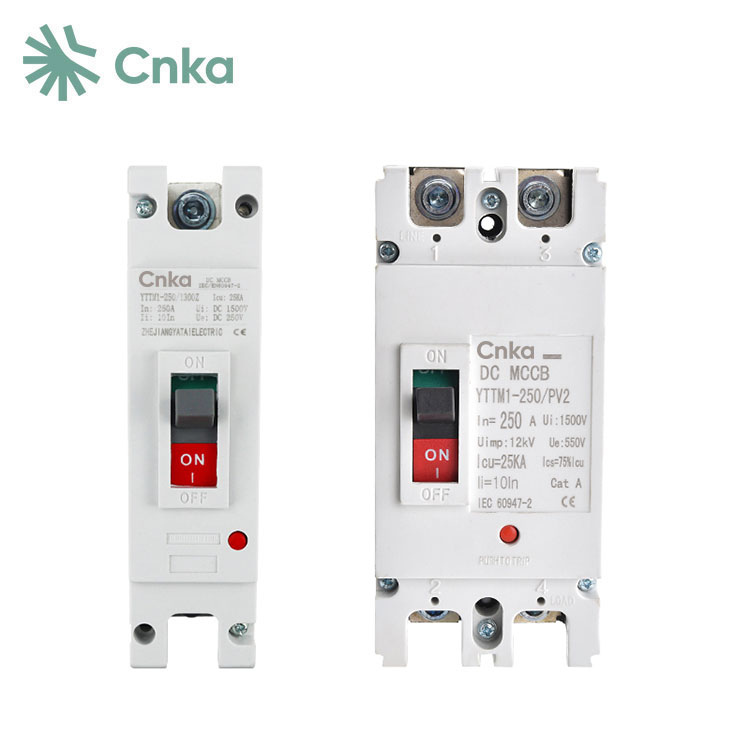

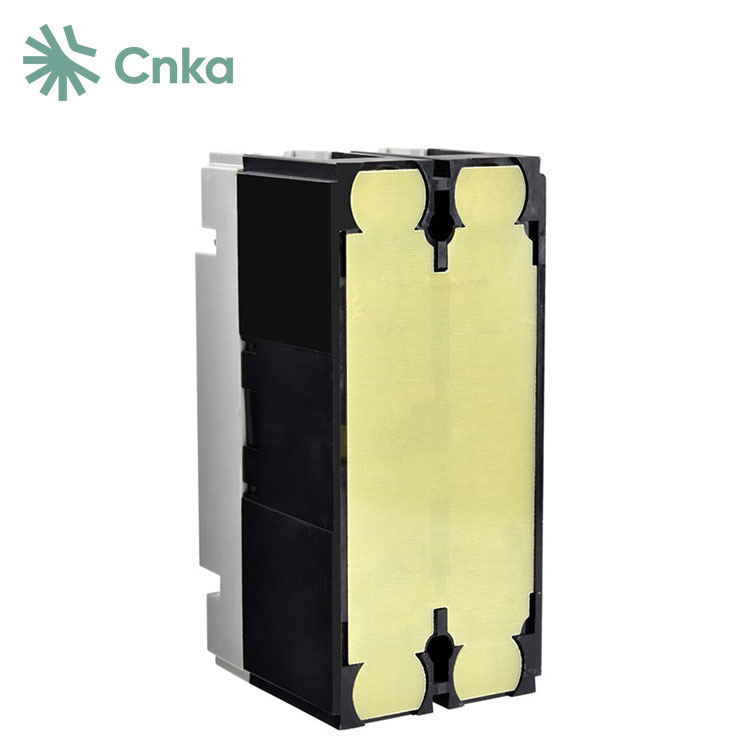

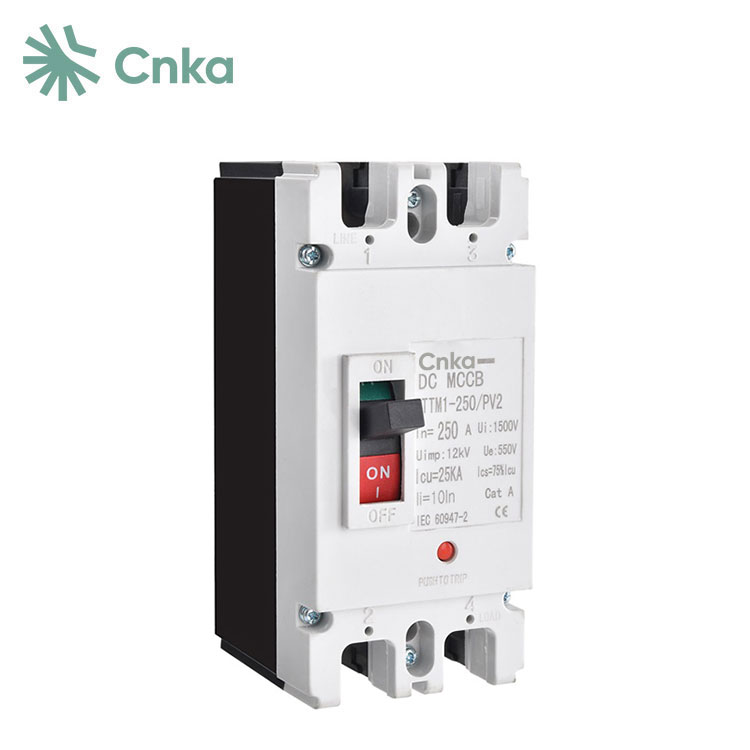

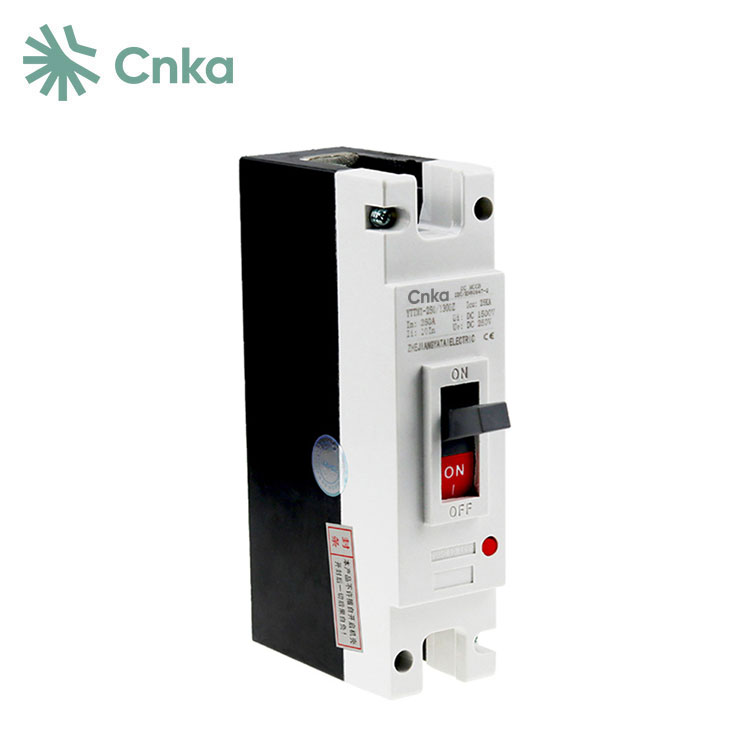

चीन आपूर्तिकर्ता सीएनकेए बल्क मोल्डेड केस सर्किट ब्रेकर (डीसी एमसीसीबी) प्रदान करता है जो डीसी पावर ग्रिड सर्किट के लिए उपयुक्त हैं, जिनकी रेटेड वोल्टेज रेंज DC250V से DC1000V और रेटेड करंट 10A से 1250A तक है। ये एमसीसीबी ओवरलोड लंबी देरी सुरक्षा और शॉर्ट-सर्किट तात्कालिक सुरक्षा प्रदान करते हैं, जो उन्हें विद्युत ऊर्जा वितरित करने और ओवरलोड, शॉर्ट सर्किट और अन्य दोषों के खिलाफ लाइनों और बिजली उपकरणों की सुरक्षा के लिए आदर्श बनाते हैं। सर्किट ब्रेकर का आवरण टिकाऊ प्लास्टिक सामग्री से बना है।
|
तकनीकी डाटा |
|||||
|
प्रकार |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
पोल |
|
2पी |
|
|
|
|
अधिकतम रेटेड करंट |
|
125ए |
250ए |
400ए |
630ए |
|
विद्युत विशेषताओं |
|
|
|
|
|
|
रेटेड कार्यशील वोल्टेज |
उई |
500V डीसी |
|
|
|
|
वर्तमान मूल्यांकित |
में एक) |
63ए,80ए,100ए,125ए |
125ए,160ए,200ए,250ए |
315ए |
500ए |
|
रेटेड इंसुलेटेड वोल्टेज |
उई |
550VDC |
|
350ए |
630ए |
|
रेटेड आवेगित वोल्टेज |
उम्प |
8 के.वी |
|
400ए |
|
|
1min पावर फ़्रीक्वेंसी झेलना |
|
3.8 के.वी |
|
|
|
|
अंतिम तोड़ने की क्षमता |
आईसीयू |
15kA |
20kA |
25 के.ए |
35kA |
|
रनब्रेकिंग क्षमता |
आईसीएस |
15kA |
20kA |
25 के.ए |
35kA |
|
सुरक्षा |
|
थर्मल चुंबकीय प्रकार |
|
|
|
|
ट्रिपिंग प्रकार |
|
|
|
|
|
|
नियंत्रण एवं संकेत |
|
वैकल्पिक |
|
|
|
|
नियंत्रण मैनुअल |
प्रत्यक्ष(आरएचडी) |
एक विकल्प के रूप में |
164.5×79.5×118मिमी |
|
|
|
विस्तारित(ईआरएच) |
वैकल्पिक |
|
|
|
|
|
फैशन मॉड |
|
वैकल्पिक |
|
|
|
|
शंट रिलीज़ (एसएचटी) |
|
वैकल्पिक |
|
|
|
|
सहायक रिलीज |
|
हाँ |
|
|
|
|
टर्मिनल एंड कवर |
|
हाँ |
|
|
|
|
इंटरफ़ेज़ बाधाएँ |
|
|
|
|
|
|
सेवा जीवन/चक्र संचालन |
|
|
|
|
|
|
यांत्रिक |
|
10000 |
|
|
|
|
विद्युतीय |
|
2000 |
|
|
|
|
आकार(एल×डब्ल्यू×एच) |
|
150.5×64.5×119मिमी |
|
|
|
|
प्रवेश संरक्षण |
|
सभी तरफ IP40, कनेक्शन टर्मिनल IP20 |
|
|
|
|
स्थापना वातावरण |
|
|
|
|
|
|
का अनुपालन करें |
|
IEC60947-2/GB14048.2 |
|
|
|
|
भंडारण तापमान |
|
-40℃~+85℃ |
|
|
|
1. ऑपरेटिंग तंत्र में त्वरित समापन और त्वरित ब्रेकिंग फ़ंक्शन की सुविधा है।
2. संपर्क चाप शमन प्रणाली में, गतिशील और स्थिर संपर्क समानांतर कंडक्टर के सिद्धांत का उपयोग करते हैं। स्थैतिक संपर्क एच-आकार के होते हैं और उन्हें पीछे हटाने के लिए डिज़ाइन किया जाता है, जिससे उच्च धारा के तहत तेजी से टूटने में मदद मिलती है। तेजी से चाप बुझाने की सुविधा के लिए उच्च चाप-प्रतिरोधी सामग्रियों से बने घटकों को गतिशील और स्थिर संपर्कों के आसपास स्थापित किया जाता है।
3. संरचना सघन है और आयतन छोटा है।
4. थर्मल मैग्नेटिक, लीकेज करंट, डीसी और बुद्धिमान प्रकार सहित विभिन्न मॉडल, एकीकृत समग्र आयाम साझा करते हैं।
5. सहायक उपकरण स्वतंत्र रूप से स्थापित किए जा सकते हैं, जिससे उपयोगकर्ता उन्हें स्थापित करने या बदलने के लिए सहायक उपकरण कवर को आसानी से खोल सकते हैं।
6. दो सर्किट ब्रेकरों के बीच मैकेनिकल और इलेक्ट्रिकल इंटरलॉकिंग स्थापित की जा सकती है।
7. शून्य या लघु फ्लैशओवर के साथ ऑपरेशन सुरक्षित और विश्वसनीय है।
8. उपयोग में आसान, उपयोगकर्ताओं द्वारा ऑन-साइट इंस्टॉलेशन की अनुमति।
मोल्डेड केस डीसी सर्किट ब्रेकर DC250V से DC1000V तक रेटेड वोल्टेज और 10A से 1250A तक रेटेड करंट वाले DC पावर ग्रिड सर्किट के लिए आदर्श हैं। इन सर्किट ब्रेकरों में एक ऑपरेटिंग तंत्र होता है जो जल्दी से समापन और तोड़ने के कार्यों को प्राप्त करता है। उनकी कॉम्पैक्ट संरचना और छोटी मात्रा उन्हें उपयोग में अत्यधिक सुविधाजनक बनाती है।
