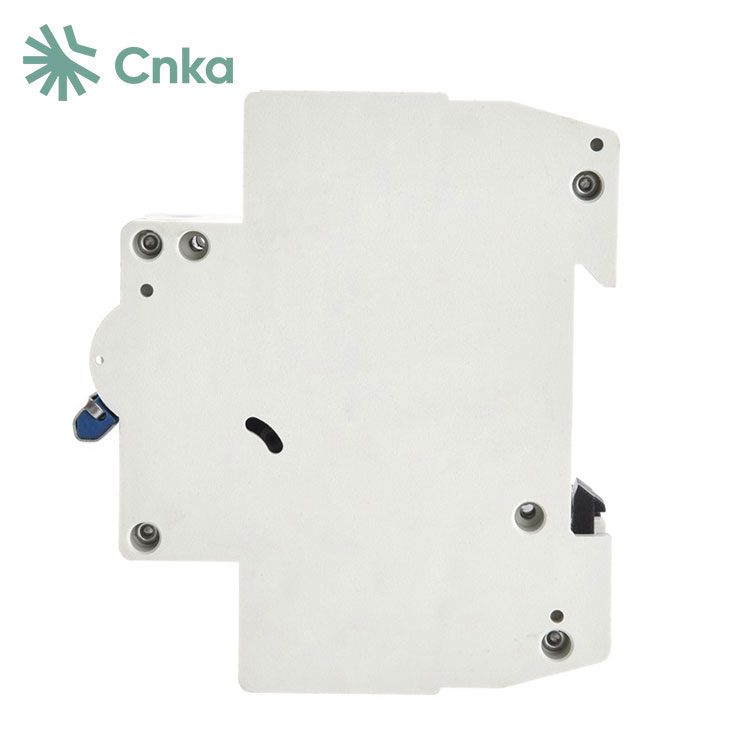

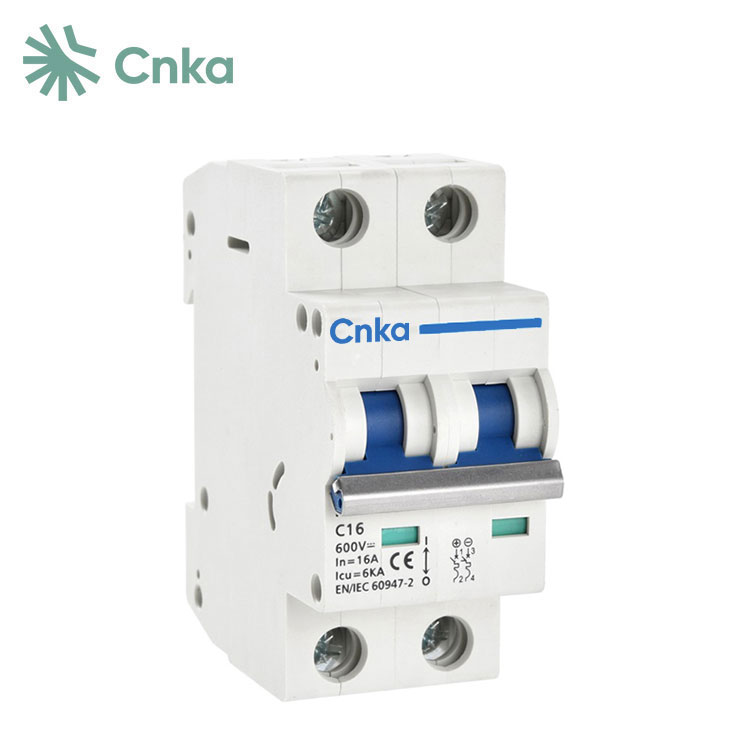

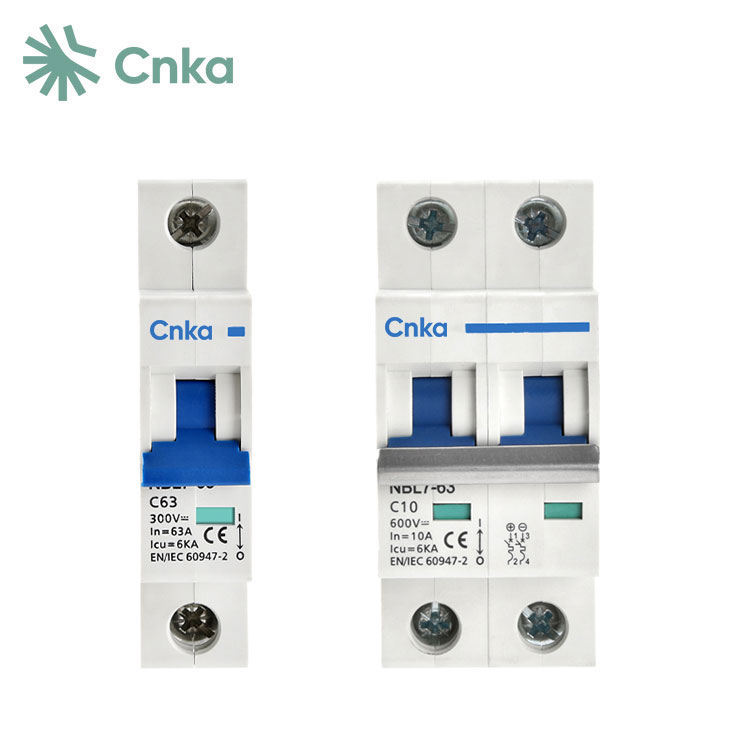

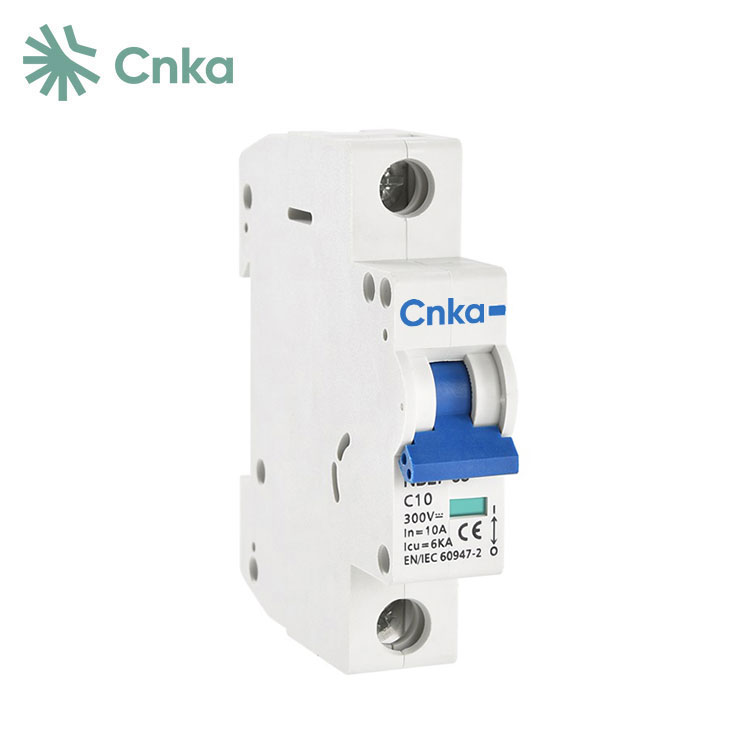

चीन के सीएनकेए पीवी डीसी सर्किट ब्रेकर, जो वर्तमान में स्टॉक में हैं, डीसी सिस्टम में ओवरलोड और शॉर्ट सर्किट सुरक्षा के लिए डिज़ाइन किए गए हैं। वे 63A तक रेटेड करंट और 300V, 600V और 1000V के रेटेड वोल्टेज वाले DC उपकरण और विद्युत उपकरणों के लिए उपयुक्त हैं। यह उत्पाद बिजली, डाक सेवाओं, परिवहन, खनन और औद्योगिक उद्यमों जैसे विभिन्न क्षेत्रों में व्यापक रूप से उपयोग किया जाता है, और यह IEC60898-1 और GB140482 मानकों को पूरा करता है। समान उत्पादों की तुलना में, यह उच्चतम रेटेड वोल्टेज स्तर का दावा करता है।
|
उत्पाद मॉडल |
|
एनबीएल7-63 |
||
|
पोल |
|
1 पी |
2पी |
4पी |
|
फ़्रेम करंट |
|
63ए |
||
|
वर्तमान मूल्यांकित |
में |
6,10,16,20,25,32,40,50,63ए |
||
|
रेटेड कार्यशील वोल्टेज |
यूई(डीसी) |
300V |
500/600/1000V |
1000V |
|
रेटेड इन्सुलेशन वोल्टेज |
उई |
1200V |
||
|
रेटेड आवेग वोल्टेज का सामना करें |
उम्प |
6kV |
||
|
तोड़ने की क्षमता |
आईसीयू |
6KA |
||
|
ट्रिपिंग विशेषता |
|
C |
||
|
ट्रिपिंग प्रकार |
|
थर्मल चुंबकीय |
||
|
विद्युत जीवन |
वास्तविक |
500 साइकिलें (63ए फ़्रेम) |
||
|
मानक |
300 चक्र |
|||
|
यांत्रिक जीवन |
वास्तविक |
10000 साइकिलें (63A फ़्रेम) |
||
|
मानक |
9700 साइकिलें |
|||
|
ओवरवोल्टेज श्रेणी |
|
I |
||
|
प्रदूषण का स्तर |
|
3 |
||
|
प्रवेश संरक्षण |
|
IP40 वायरिंग पोर्ट IP20 |
||
|
आर्द्रता और गर्मी का प्रतिरोध |
|
कक्षा 2 |
||
|
टर्मिनल क्षमता |
|
2.5x35mm2 |
||
|
टर्मिनलों का बन्धन टॉर्क |
|
2.0℃3.5Nm |
||
|
परिवेश का तापमान |
|
-30℃~~+70℃ |
||
|
भंडारण तापमान |
|
-40℃~+85℃ |
||
|
इंस्टॉलेशन तरीका |
|
से |
||
|
मानक |
|
आईईसी60947-2 |
||
··1फ्रंट-टॉप डिज़ाइन हैंडल ऑपरेशन को बढ़ाता है, जिससे यह अधिक आरामदायक और सुरक्षित हो जाता है।
· 2 20,000 चक्र से अधिक के यांत्रिक जीवन के साथ, यह दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
· 3 GBT140482, IEC60947-2 मानकों, EU RoHS पर्यावरणीय आवश्यकताओं का अनुपालन करता है, और CCC और CE प्रमाणन रखता है।
· 4 डीसी सिस्टम के लिए आदर्श, विशेष रूप से संचार और फोटोवोल्टिक अनुप्रयोगों में।
पीवी डीसी सर्किट ब्रेकरों का विकास दो प्राथमिक चुनौतियों का सामना करता है। सबसे पहले, डीसी सिस्टम में, करंट स्वाभाविक रूप से शून्य को पार नहीं करता है, जिससे एसी सर्किट ब्रेकर की तरह परिपक्व आर्क बुझाने वाली तकनीक के उपयोग को रोका जा सकता है। दूसरे, डीसी सिस्टम में कई प्रेरक घटक होते हैं जो महत्वपूर्ण मात्रा में ऊर्जा संग्रहीत करते हैं, जिससे डीसी गलती धाराओं को बाधित करना अधिक कठिन हो जाता है।
