2 पोल 63ए एसी एमसीबी

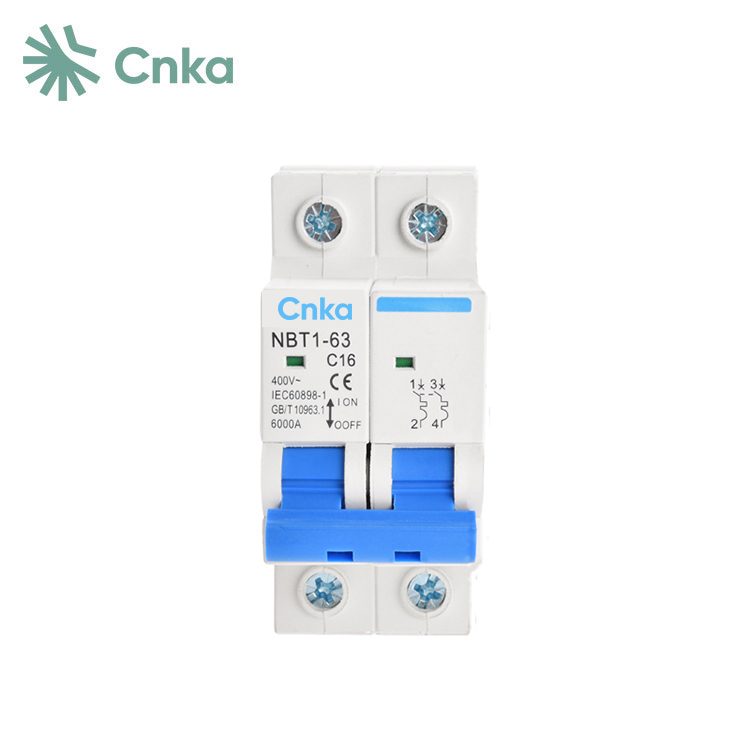

सीएनकेए 2 पोल 63ए एसी एमसीबी परिचय

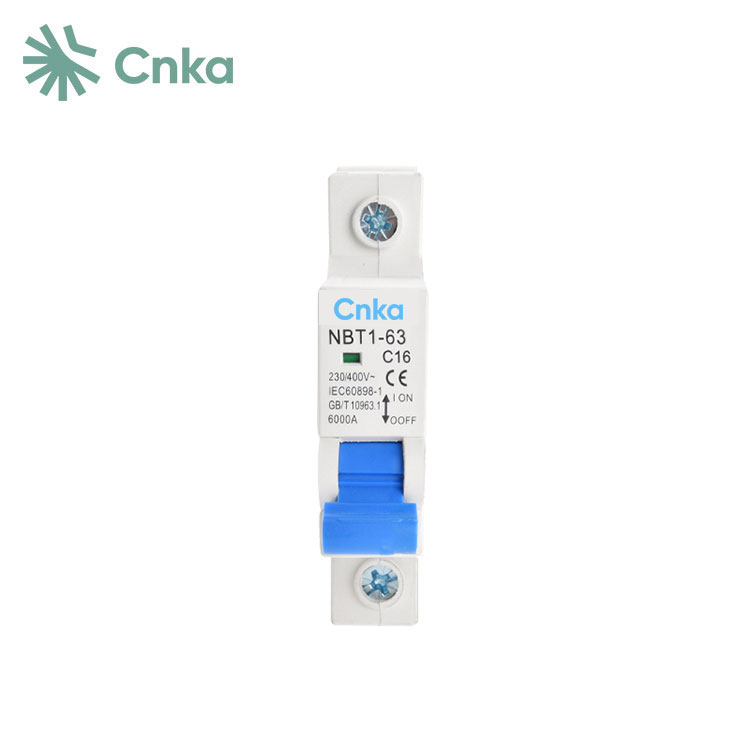

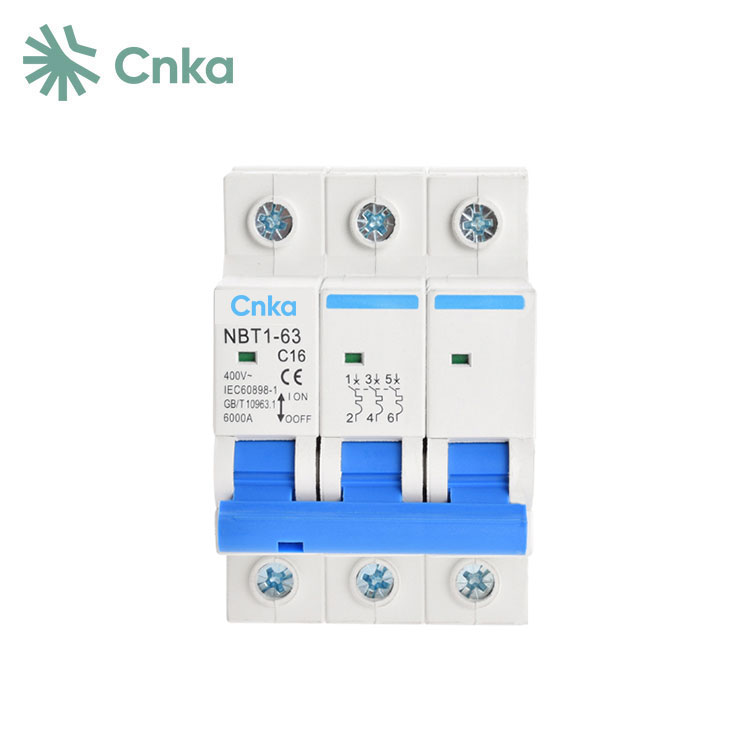

चीन आपूर्तिकर्ता सीएनकेए (कंपनी ब्रांड) चीन में बने किफायती 2-पोल 63ए एसी एमसीबी प्रदान करता है। एमसीबी, या मिनिएचर सर्किट ब्रेकर, विद्युत वितरण प्रणालियों में व्यापक रूप से उपयोग किया जाने वाला टर्मिनल सुरक्षा उपकरण है। 2-पोल 63A AC MCB को 63A तक सिंगल-फ़ेज़ और तीन-फ़ेज़ सर्किट के लिए डिज़ाइन किया गया है, जो शॉर्ट सर्किट, ओवरलोड और ओवरवॉल्टेज से सुरक्षा प्रदान करता है। यह विभिन्न कॉन्फ़िगरेशन में उपलब्ध है, जिसमें सिंगल पोल (1P), डबल पोल (2P), तीन पोल (3P), और चार पोल (4P) शामिल हैं।

सीएनकेए 2 पोल 63ए एसी एमसीबी पैरामीटर (विनिर्देश)

सीएनकेए 2 पोल 63ए एसी एमसीबी कार्य सिद्धांत

एमसीबी (मिनिएचर सर्किट ब्रेकर) एक बिल्डिंग इलेक्ट्रिकल टर्मिनल सुरक्षा उपकरण है, जिसमें कई प्रमुख घटक शामिल हैं: ऑपरेटिंग तंत्र, संपर्क, सुरक्षा उपकरण (जैसे ओवरकरंट रिलीज, थर्मल रिलीज और अंडरवोल्टेज रिलीज), और आर्क बुझाने वाली प्रणालियां।

ऑपरेटिंग तंत्र को मैन्युअल या विद्युत रूप से सक्रिय किया जा सकता है। एक बार सक्रिय होने पर, एक निःशुल्क रिलीज़ तंत्र मुख्य संपर्क को उसकी जगह पर लॉक कर देता है। ओवरकरंट और थर्मल रिलीज मुख्य सर्किट के साथ श्रृंखला में जुड़े हुए हैं, जबकि अंडरवोल्टेज रिलीज बिजली आपूर्ति के समानांतर में जुड़े हुए हैं।

शॉर्ट सर्किट या गंभीर अधिभार की स्थिति में, ओवरकरंट रिलीज कॉइल एक चुंबकीय क्षेत्र उत्पन्न करता है, जो आर्मेचर को स्थानांतरित करता है और फ्री रिलीज तंत्र को ट्रिगर करता है, जिससे मुख्य संपर्क खुल जाता है। अधिभार स्थितियों के लिए, थर्मल रिलीज की द्विधातु पट्टी गर्म होती है, झुकती है और मुक्त रिलीज तंत्र को सक्रिय करती है। यदि कोई अंडरवोल्टेज स्थिति है, तो अंडरवोल्टेज रिलीज का आर्मेचर अलग हो जाता है, जो फ्री रिलीज तंत्र को भी ट्रिगर करता है।

सीएनकेए 2 पोल 63ए एसी एमसीबी विवरण

सीएनकेए 2 पोल 63ए एसी एमसीबी आयाम और वायरिंग
