डबल पोल 40 एम्पियर एसी मैकब

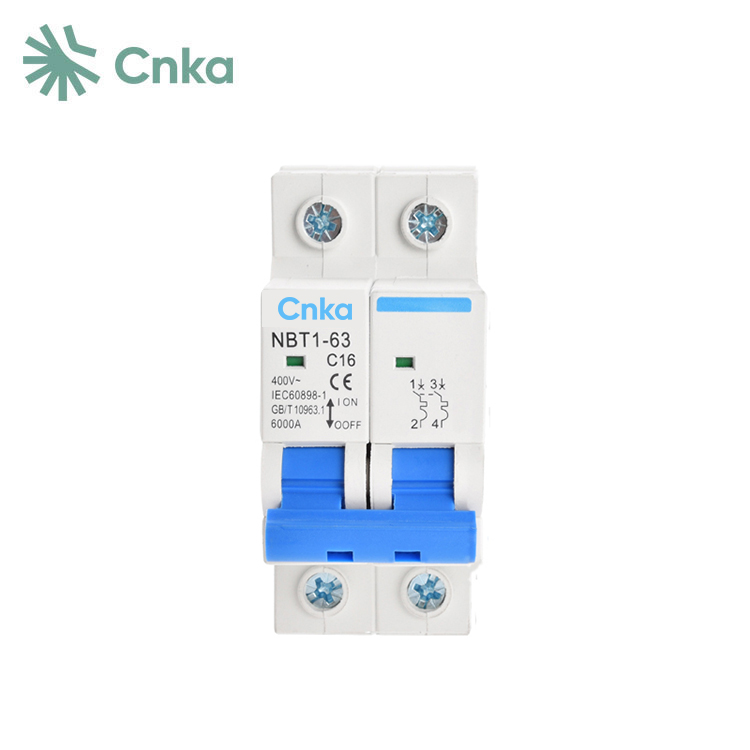

सीएनकेए डबल पोल 40 एम्प एसी एमसीबी परिचय

चाइना फ़ैक्टरी CNKA (कंपनी ब्रांड) स्टॉक में थोक डबल पोल 40 amp AC MCB प्रदान करता है। यह मैकेनिकल स्विचिंग डिवाइस सामान्य परिचालन स्थितियों के तहत करंट को ले जाने और बाधित करने के लिए डिज़ाइन किया गया है और यह असामान्य परिस्थितियों के दौरान एक निर्दिष्ट अवधि के लिए करंट को संभाल और बाधित भी कर सकता है। इसका प्राथमिक कार्य सर्किट उपकरण को संभावित क्षति से बचाना है।

सीएनकेए डबल पोल 40 एम्प एसी एमसीबी पैरामीटर (विनिर्देश)

सीएनकेए डबल पोल 40 एम्प एसी एमसीबी चयन

1  सर्किट ब्रेकर का रेटेड वोल्टेज कम से कम सर्किट के रेटेड वोल्टेज के बराबर होना चाहिए।

2  सर्किट ब्रेकर और ओवरलोड प्रोटेक्टर का रेटेड करंट लाइन के लिए परिकलित करंट से कम नहीं होना चाहिए।

3  सर्किट ब्रेकर की रेटेड शॉर्ट-सर्किट तोड़ने की क्षमता लाइन में अधिकतम संभव शॉर्ट-सर्किट करंट से अधिक या उसके बराबर होनी चाहिए।

4  वितरण सर्किट ब्रेकर चुनते समय, सुनिश्चित करें कि यह आवश्यक शॉर्ट-सर्किट ब्रेकिंग क्षमता और विलंब सुरक्षा स्तर से मेल खाता हो।

5  अंडरवोल्टेज प्रोटेक्टर का रेटेड वोल्टेज लाइन के रेटेड वोल्टेज से मेल खाना चाहिए।

6 मोटर सुरक्षा के लिए, स्टार्ट-अप के दौरान गलत ट्रिपिंग को रोकने के लिए सर्किट ब्रेकर को मोटर के शुरुआती करंट को समायोजित करना चाहिए।

7  सर्किट ब्रेकर का चयन करते समय अन्य सर्किट ब्रेकर या फ़्यूज़ के साथ संगतता पर विचार करें।

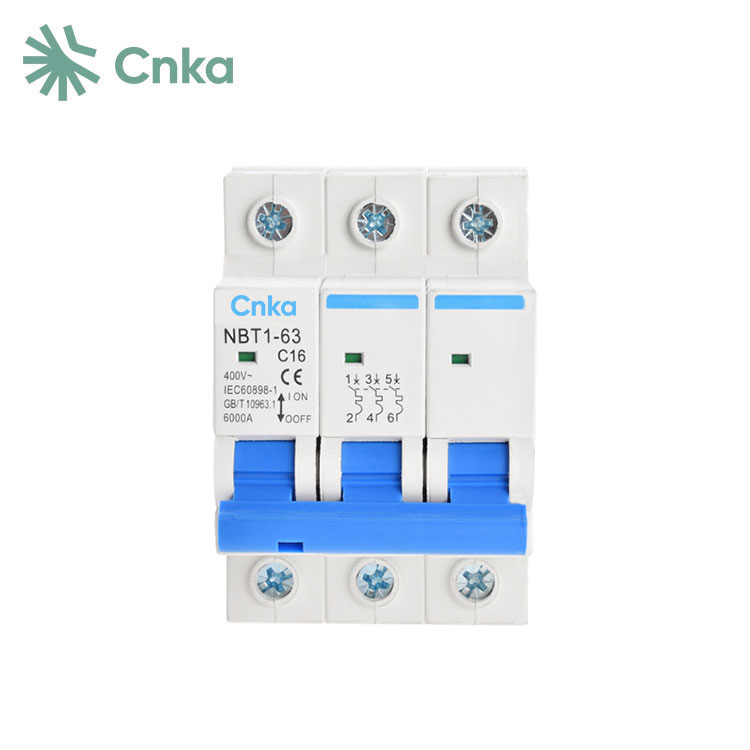

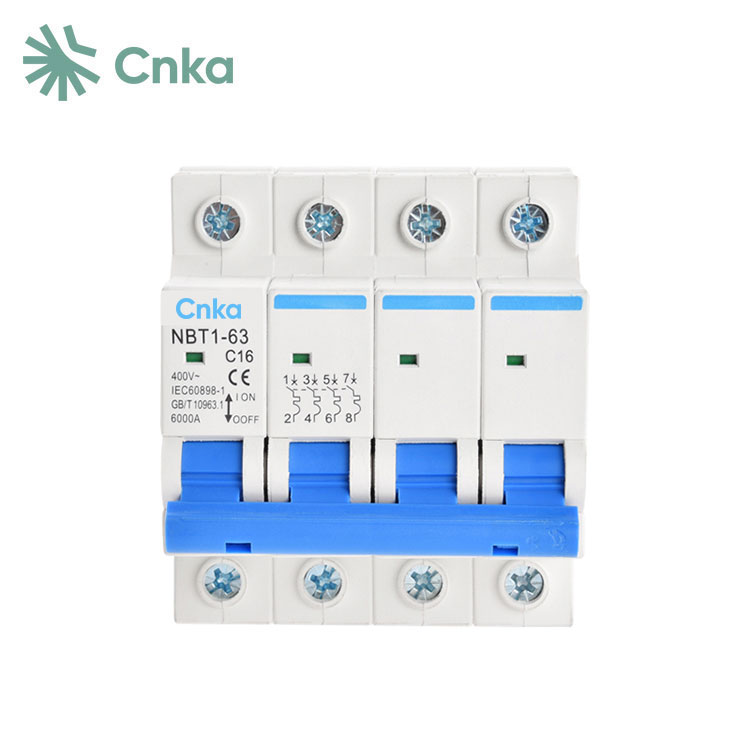

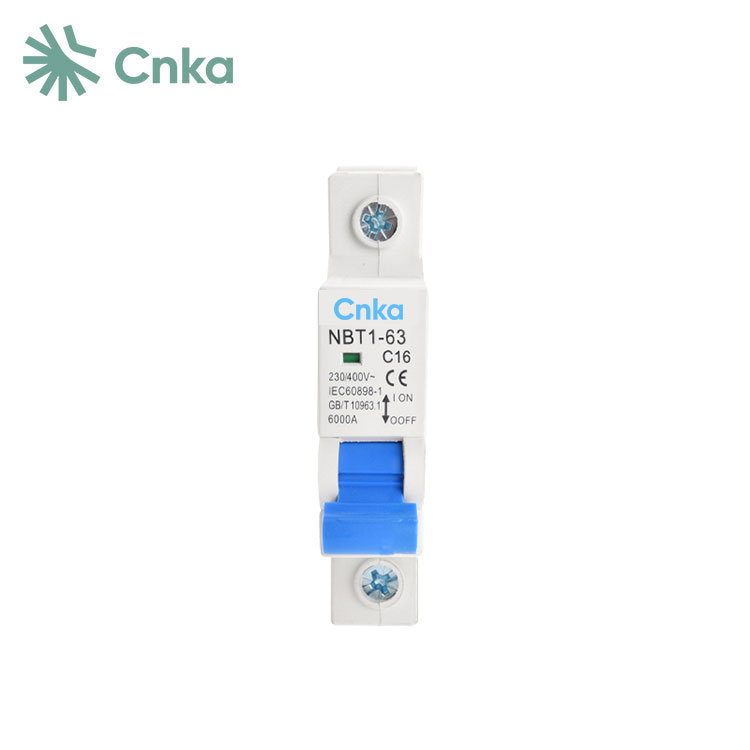

सीएनकेए डबल पोल 40 एम्प एसी एमसीबी विवरण

सीएनकेए डबल पोल 40 एम्प एसी एमसीबी आयाम और वायरिंग

सीएनकेए डबल पोल 40 एम्प एसी एमसीबी डिज़ाइन पॉइंट

1 सर्किट ब्रेकर का चयन करते समय, सुनिश्चित करें कि अपस्ट्रीम सर्किट ब्रेकर का तात्कालिक रिलीज एक्शन मान डाउनस्ट्रीम सर्किट ब्रेकर के आउटलेट पर अधिकतम अपेक्षित शॉर्ट-सर्किट करंट से अधिक है। यदि शॉर्ट सर्किट के दौरान सर्किट घटकों के बीच न्यूनतम प्रतिबाधा अंतर होता है, जिससे शॉर्ट-सर्किट करंट में थोड़ा बदलाव होता है, तो थोड़े विलंब से रिलीज के साथ एक अपस्ट्रीम सर्किट ब्रेकर को चुना जा सकता है।

2  यदि शॉर्ट-सर्किट करंट उनकी तात्कालिक ट्रिप सेटिंग से मिलता है या उससे अधिक हो जाता है, तो करंट-सीमित सर्किट ब्रेकर कुछ मिलीसेकंड के भीतर ट्रिप हो जाएंगे। परिणामस्वरूप, निचले स्तर के सुरक्षात्मक सर्किट ब्रेकरों का उपयोग चयनात्मक सुरक्षा आवश्यकताओं को पूरा करने के लिए नहीं किया जा सकता है।
