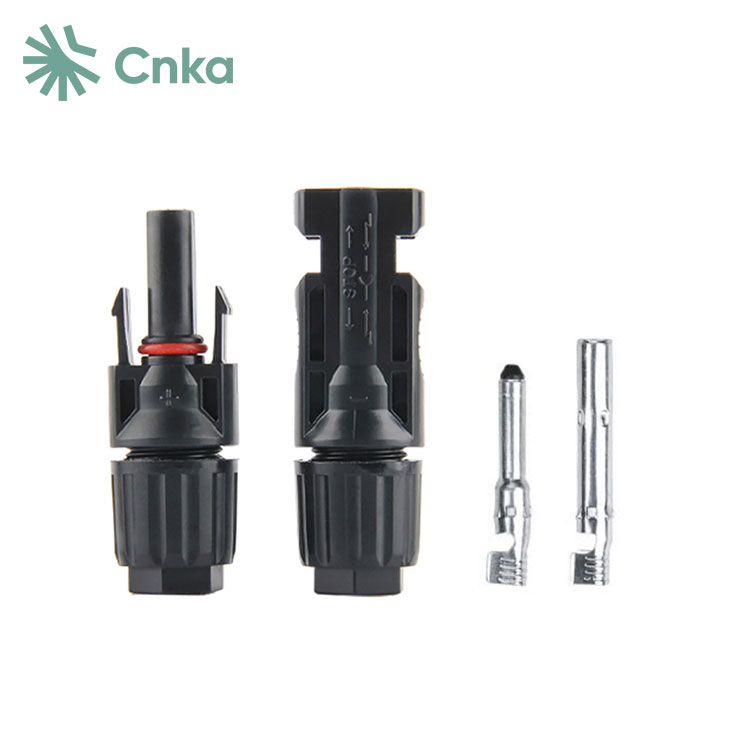

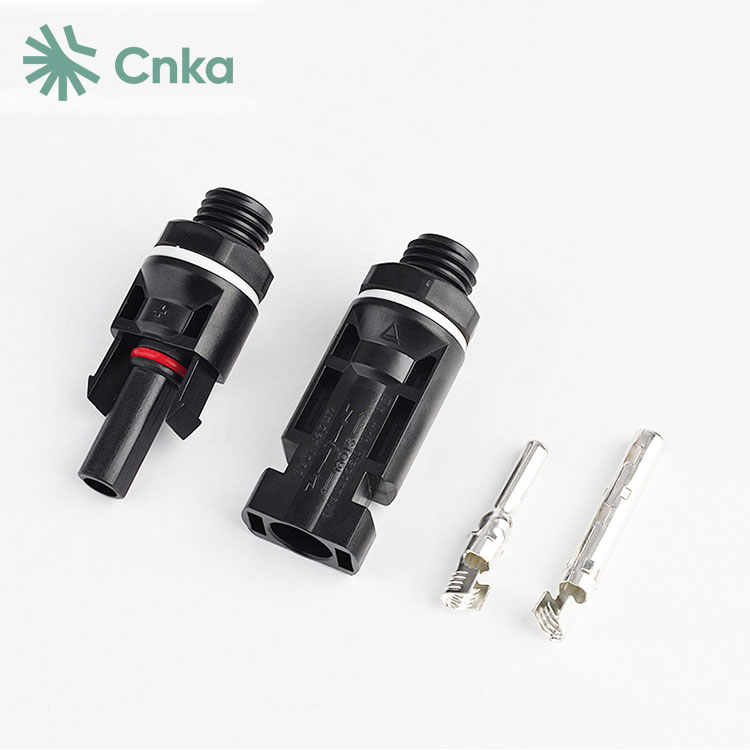

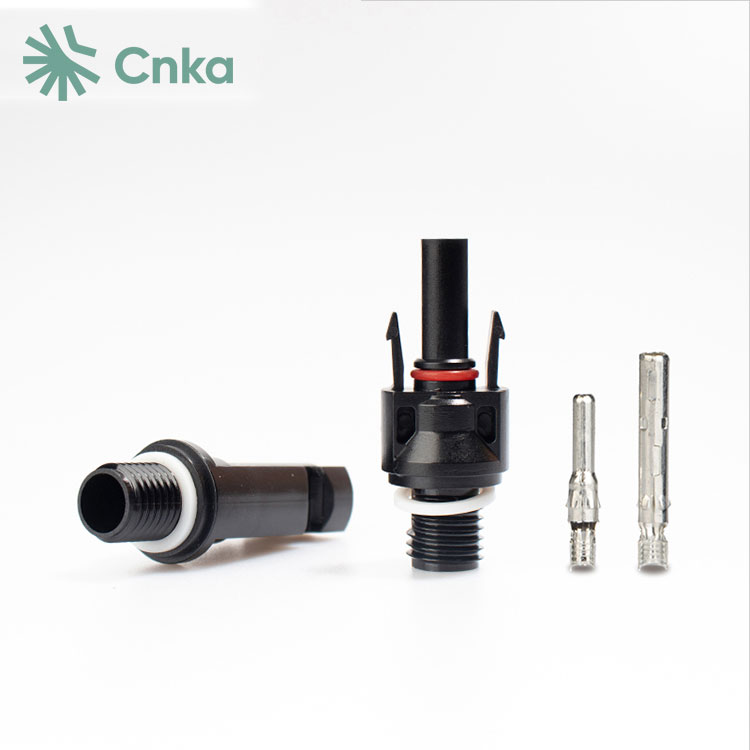

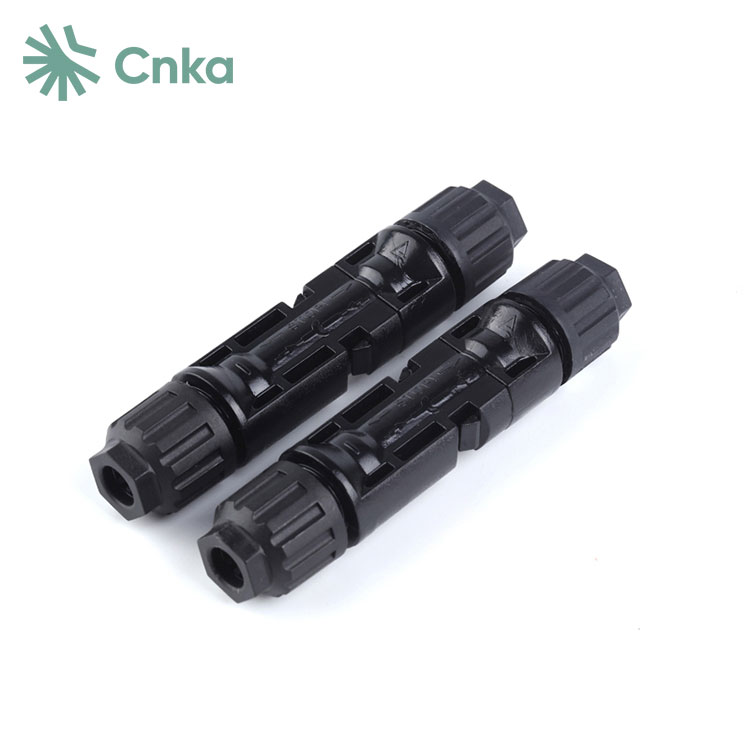

फोटोवोल्टिक बिजली संयंत्रों में, विद्युत ऊर्जा इकट्ठा करने और फिर रूपांतरण के लिए इनवर्टर में इनपुट करने के लिए कई घटकों को केंद्रित किया जाना चाहिए, जो केबल और पुरुष और महिला सौर कनेक्टर्स पर बहुत अधिक निर्भर होते हैं। सीएनकेए फैक्ट्री के कम कीमत वाले पुरुष और महिला सौर कनेक्टर फोटोवोल्टिक बिजली उत्पादन प्रणालियों में आवश्यक हैं। वे विभिन्न मॉड्यूल, कॉम्बिनर बॉक्स, नियंत्रक और इनवर्टर जैसे प्रमुख घटकों को जोड़ते हैं। ये कनेक्टर संपूर्ण फोटोवोल्टिक परियोजना के संचालन और रखरखाव के अभिन्न अंग हैं, जो पावर स्टेशन के सफल कनेक्शन को सुनिश्चित करते हैं।
|
कनेक्टर प्रणाली |
φ4मिमी |
|
रेटेड वोल्टेज |
1000V डीसीआईईसी)1 |
|
वर्तमान मूल्यांकित |
17ए1.5मिमी2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
परीक्षण वोल्टेज |
6kV50HZ,1मिनट) |
|
परिवेश तापमान रेंज |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
ऊपरी सीमित तापमान |
+105℃आईईसी) |
|
संपर्क सामग्री |
तांबा, टिन-प्लेटेड |
|
इन्सुलेशन सामग्री |
पीसी/पीपीओ |
|
सुरक्षा की डिग्री, संभोग |
आईपी67 |
|
असंबद्ध |
आईपी2एक्स |
|
प्लग कनेक्टर्स का संपर्क प्रतिरोध |
0.5mΩ |
|
ज्वाला वर्ग |
UL94-VO |
|
सुरक्षा वर्ग |
Ⅱ |
|
लॉकिंग प्रणाली |
स्नैप में |
|
नमक धुंध स्प्रे परीक्षण, गंभीरता की डिग्री 5 |
आईईसी60068-2-52 |
1996 से पहले, कोई विशेष फोटोवोल्टिक कनेक्टर उपलब्ध नहीं थे। फोटोवोल्टिक केबलों को यूनिवर्सल स्क्रू टर्मिनलों या स्प्लिस कनेक्शन का उपयोग करके टेप से इन्सुलेट करके जोड़ा गया था। 1996 में, अनुप्रयोग परिवेश और बाज़ार की माँगों के जवाब में, एक नए प्रकार का प्लग-इन कनेक्टर उभरा, जिसे MC3 के रूप में जाना जाता है, जो वास्तविक फोटोवोल्टिक कनेक्टर की शुरूआत का प्रतीक है। 2002 में, "प्लग एंड प्ले" कार्यक्षमता के साथ फोटोवोल्टिक कनेक्टर्स को फिर से परिभाषित करते हुए MC4 विकसित किया गया था। एमसी4 ने इन्सुलेशन के लिए कठोर प्लास्टिक (पीसी/पीए) का उपयोग किया, जिससे इसे साइट पर इकट्ठा करना और स्थापित करना आसान हो गया। इसकी शुरूआत के बाद, एमसी4 ने तेजी से बाजार में पहचान हासिल की और धीरे-धीरे फोटोवोल्टिक कनेक्टर्स के लिए मानक बन गया।
फोटोवोल्टिक प्रणालियों में, कनेक्टर, हालांकि अनुपात में छोटे होते हैं, कई कनेक्शनों में बड़े पैमाने पर उपयोग किए जाते हैं। कई निर्माण श्रमिक कनेक्टर्स को पूरी तरह से समझ नहीं पाते हैं, जिससे उपकरण विफलता हो सकती है। फोटोवोल्टिक प्रणाली के डीसी पक्ष पर, वोल्टेज आमतौर पर 600-1000V के बीच होता है। फोटोवोल्टिक मॉड्यूल में ढीले या खराब कनेक्शन आसानी से डीसी आर्किंग का कारण बन सकते हैं। इस आर्किंग से संपर्क क्षेत्र में तापमान में नाटकीय वृद्धि हो सकती है, लगातार आर्किंग के कारण संभावित रूप से तापमान 1000-3000 डिग्री सेल्सियस तक पहुंच सकता है। यह उच्च तापमान आसपास के उपकरणों के कार्बनीकरण का कारण बन सकता है, जिसके परिणामस्वरूप फ़्यूज़ और केबल उड़ सकते हैं या, गंभीर मामलों में, उपकरण क्षति और आग लग सकती है।
इसलिए, अपने छोटे आकार के बावजूद, कनेक्टर सुरक्षा के लिए महत्वपूर्ण हैं। सिस्टम की विश्वसनीयता और सुरक्षा सुनिश्चित करने के लिए उच्च गुणवत्ता वाले फोटोवोल्टिक कनेक्टर चुनना आवश्यक है।
