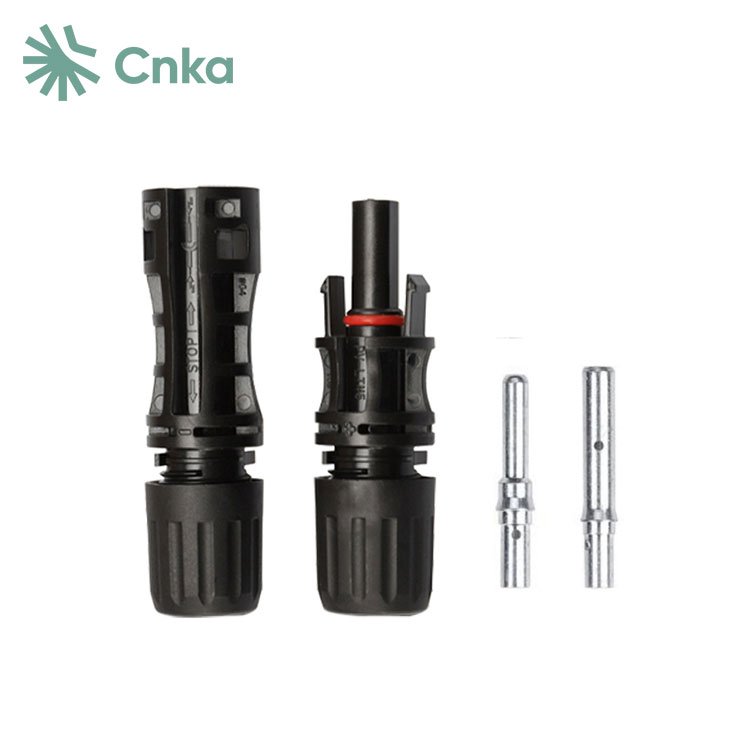

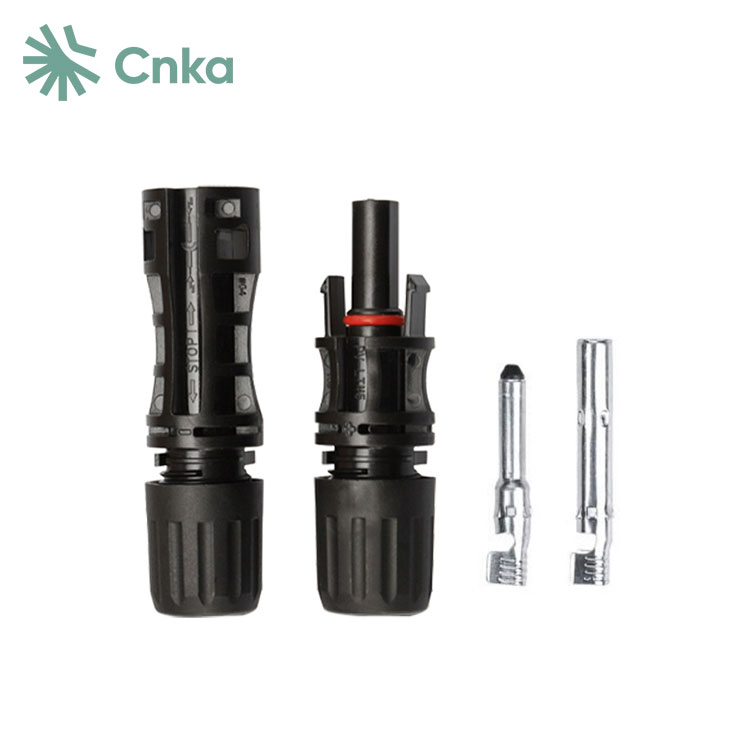

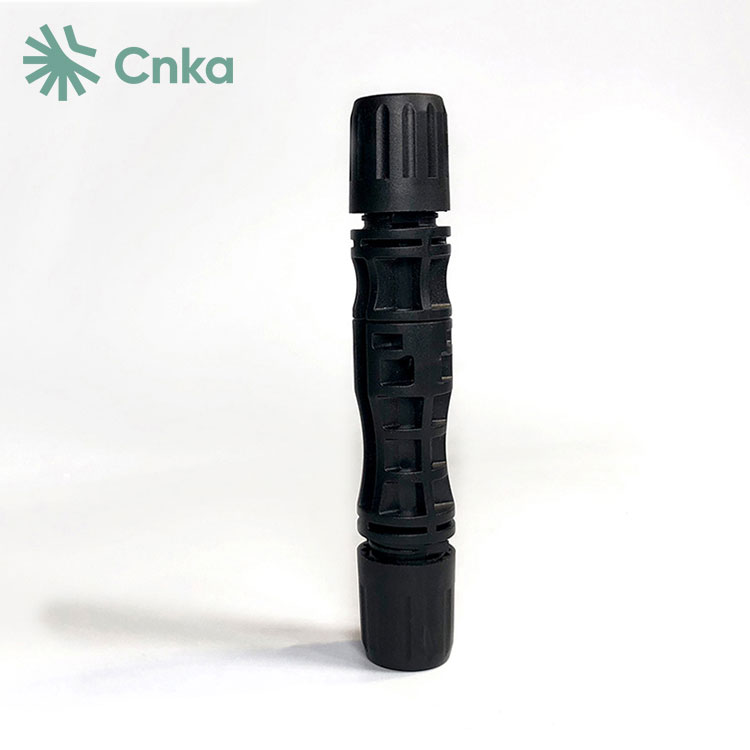

चीन आपूर्तिकर्ता सीएनकेए चीन में बने सौर पैनल केबल कनेक्टर प्रदान करता है जो 1500V फोटोवोल्टिक सिस्टम के साथ पूरी तरह से संगत हैं। ये कनेक्टर दो भागों में विभाजित हैं: लाइन अंत और बोर्ड अंत। आमतौर पर, जब हम सौर पैनल केबल कनेक्टर्स का उल्लेख करते हैं, तो हमारा मतलब लाइन एंड कनेक्टर्स से होता है। इनमें धातु के हिस्से और इन्सुलेशन हिस्से होते हैं। एमसी शब्द का अर्थ मल्टी-कॉन्टैक्ट है, जबकि संख्या 4 धातु कोर के व्यास आकार को इंगित करता है।
|
कनेक्टर प्रणाली |
φ4मिमी |
|
रेटेड वोल्टेज |
1000V डीसीआईईसी)1 |
|
वर्तमान मूल्यांकित |
17ए1.5मिमी2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
परीक्षण वोल्टेज |
6kV50HZ,1 मिनट) |
|
परिवेश तापमान रेंज |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
ऊपरी सीमित तापमान |
+105℃आईईसी) |
|
संपर्क सामग्री |
तांबा, टिन-प्लेटेड |
|
इन्सुलेशन सामग्री |
पीसी/पीपीओ |
|
सुरक्षा की डिग्री, संभोग |
आईपी67 |
|
असंबद्ध |
आईपी2एक्स |
|
प्लग कनेक्टर्स का संपर्क प्रतिरोध |
0.5mΩ |
|
ज्वाला वर्ग |
UL94-VO |
|
सुरक्षा वर्ग |
Ⅱ |
|
लॉकिंग प्रणाली |
स्नैप में |
|
नमक धुंध स्प्रे परीक्षण, गंभीरता की डिग्री 5 |
आईईसी60068-2-52 |
1 फोटोवोल्टिक कनेक्टर्स को उत्कृष्ट चालकता सुनिश्चित करनी चाहिए, संपर्क प्रतिरोध 0.35 मिलीओम से अधिक नहीं होना चाहिए।
2 उन्हें सौर सेल घटकों की सुरक्षा के लिए पर्याप्त सुरक्षा प्रदान करनी होगी। अक्सर कठोर वातावरण और जलवायु को देखते हुए जहां सौर ऊर्जा उपकरण संचालित होते हैं, कनेक्टर जलरोधक, उच्च तापमान प्रतिरोधी, संक्षारक विरोधी और उच्च इन्सुलेशन प्रदान करने वाले होने चाहिए। उन्हें IP68 का सुरक्षा स्तर हासिल करना चाहिए।
3 सौर कनेक्टर्स की संरचना दृढ़ और विश्वसनीय होनी चाहिए, पुरुष और महिला कनेक्टर्स के साथ, जिन्हें ठीक से डालने पर, कम से कम 80N का कनेक्शन बल प्रदर्शित करना चाहिए। 4mm² केबल के लिए, MC4 कनेक्टर को 39A करंट प्रवाहित करते समय अधिकतम तापमान 105°C से अधिक नहीं होना चाहिए। MC4/H4 कनेक्टर, एक एकल-कोर पुरुष और महिला कनेक्टर, उत्कृष्ट सीलिंग, सुविधाजनक प्रविष्टि और रखरखाव और मरम्मत में आसानी जैसे लाभ प्रदान करता है।
प्लग का चयन करते समय, आंतरिक धातु कंडक्टर के आकार और सामग्री की मोटाई, इसकी लोच और कोटिंग सहित उत्पाद की गुणवत्ता पर ध्यान देना महत्वपूर्ण है ताकि यह सुनिश्चित किया जा सके कि यह बड़ी धाराओं को संभाल सकता है और अच्छा संपर्क बनाए रख सकता है। प्लग के प्लास्टिक खोल में दरार के बिना एक चिकनी सतह होनी चाहिए, और इंटरफ़ेस अच्छी तरह से सील होना चाहिए। स्थापना के दौरान, उम्र बढ़ने, आंतरिक संक्षारण, संपर्क प्रतिरोध में वृद्धि और संभावित इग्निशन को रोकने के लिए घटक कनेक्टर्स को सूरज की रोशनी और बारिश के संपर्क में आने से बचें, ये सभी सिस्टम दक्षता को कम कर सकते हैं या आग के खतरे का कारण बन सकते हैं।
फोटोवोल्टिक कनेक्टर्स की स्थापना और क्रिम्पिंग महत्वपूर्ण है। पेशेवर क्रिम्पिंग उपकरणों का उपयोग किया जाना चाहिए, और इंजीनियरिंग स्थापना कर्मियों को फोटोवोल्टिक बिजली संयंत्रों पर निर्माण शुरू करने से पहले क्रिम्पिंग संचालन पर उचित प्रशिक्षण प्राप्त करना चाहिए।
