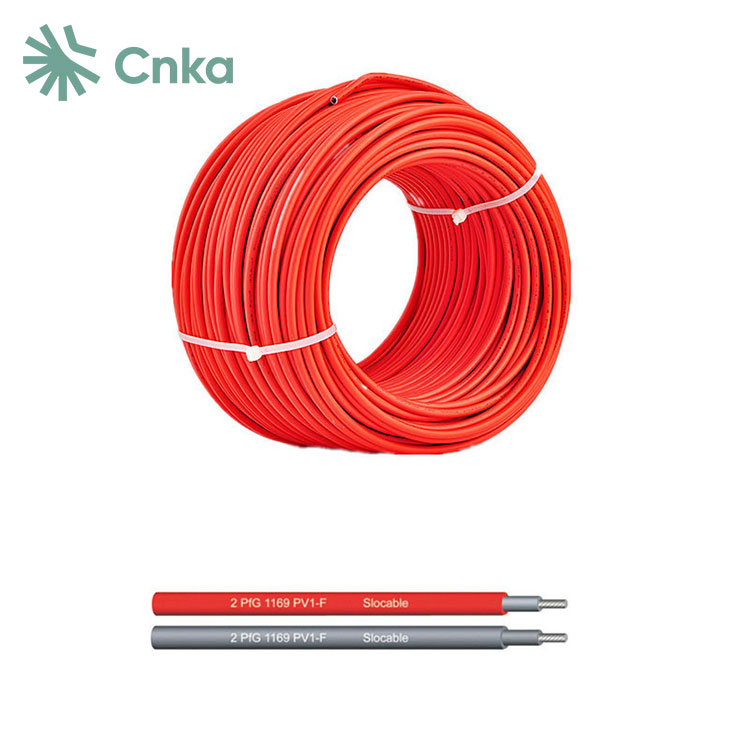

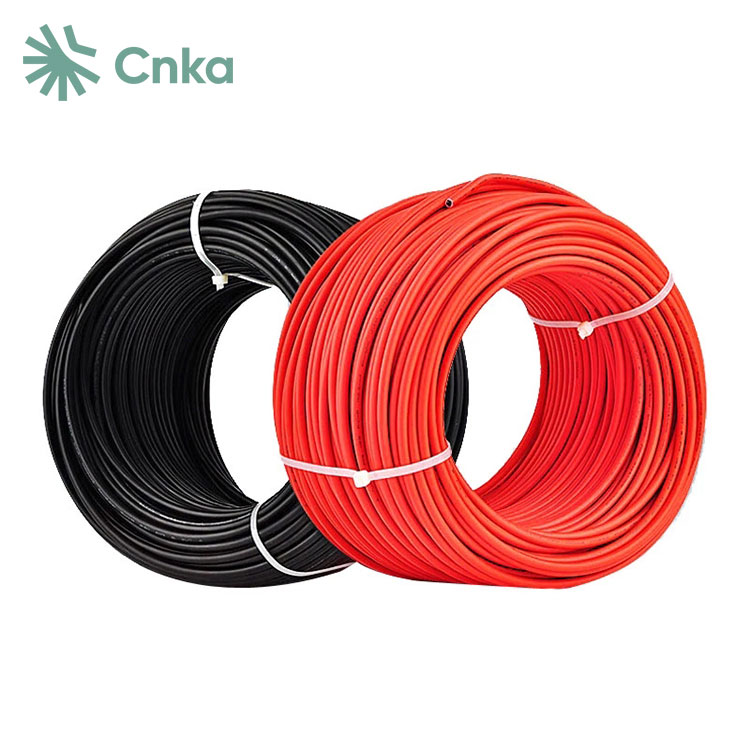

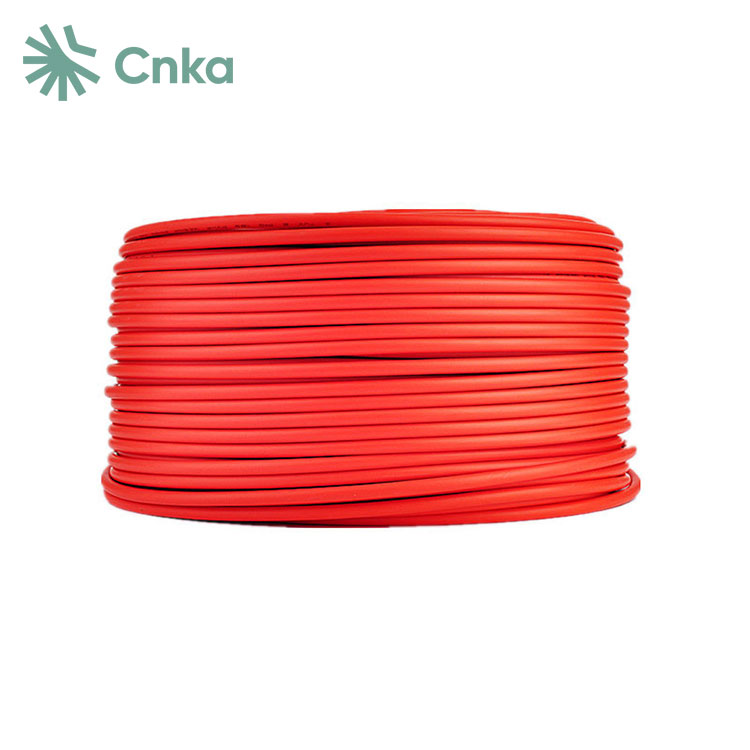

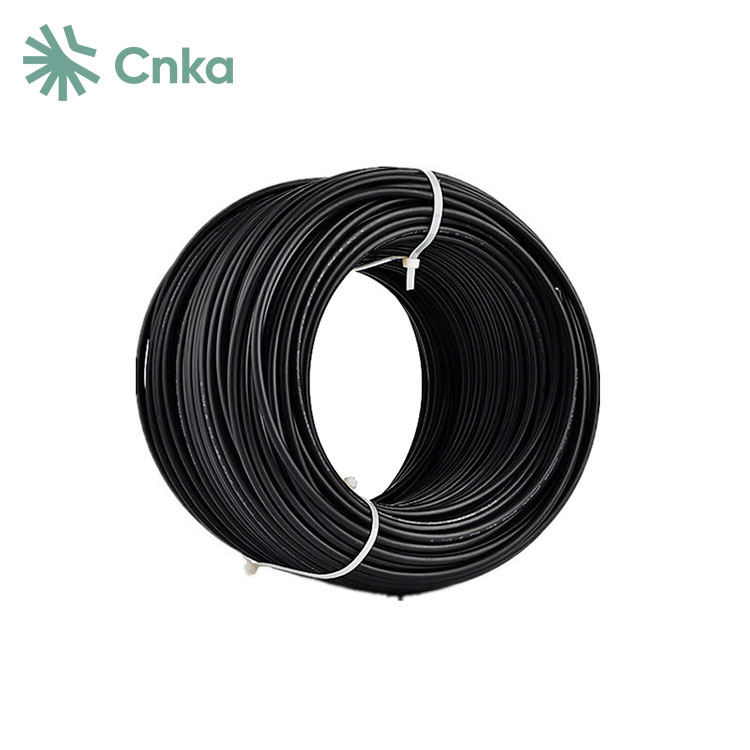

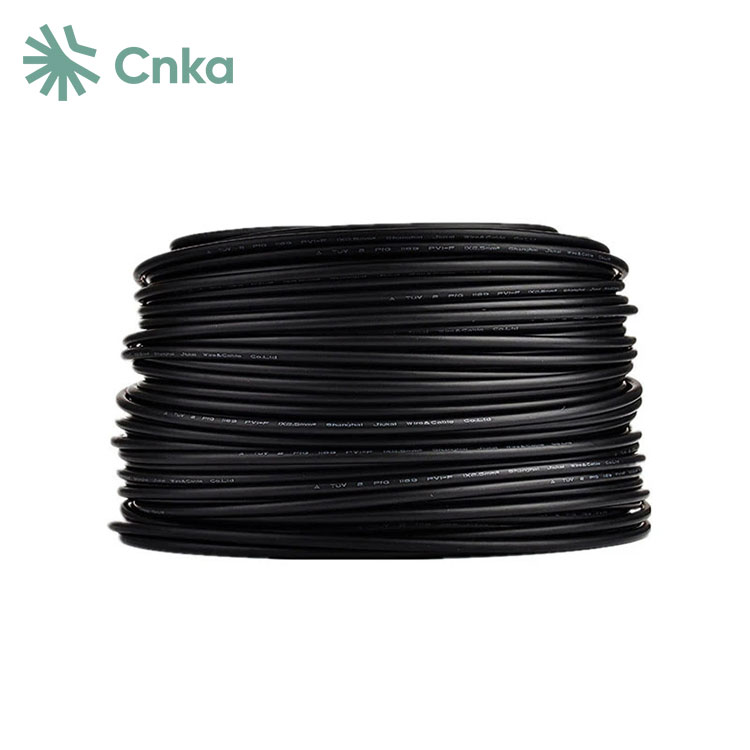

चीन निर्माता सीएनकेए की सस्ती और टिकाऊ 10 एडब्ल्यूजी सौर केबल को फोटोवोल्टिक मॉड्यूल को कॉम्बिनर बक्से से जोड़ने के लिए डिज़ाइन किया गया है। इसमें एक सरल संरचना है और इसमें पॉलीओलेफ़िन इन्सुलेशन सामग्री का उपयोग किया गया है, जो उत्कृष्ट गर्मी प्रतिरोध, ठंड प्रतिरोध, तेल प्रतिरोध और यूवी प्रतिरोध प्रदान करता है। यह केबल कठोर पर्यावरणीय परिस्थितियों के लिए उपयुक्त है और कुछ हद तक यांत्रिक शक्ति प्रदान करती है। इसे नाली का उपयोग करके संरक्षित किया जा सकता है, जिसमें फोटोवोल्टिक मॉड्यूल ब्रैकेट चैनल के रूप में काम करते हैं और केबल लेआउट के लिए फिक्सिंग पॉइंट होते हैं, जिससे पर्यावरणीय कारकों का प्रभाव कम हो जाता है।
|
प्रकार |
पार करना |
किनारा |
कंडक्टर |
कंडक्टर |
आउटर |
रेटेड |
रेटेड |
|
mm² |
संख्याxφ(मिमी) |
मिमी |
Ω/किमी |
मिमी |
वीएसी/डीसी |
A |
|
|
पीवी-1x2.5mm2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
तार |
कक्षा 5, टिनडेड |
|
इन्सुलेशन सामग्री |
एक्स एल पी ई |
|
दोहरा पृथक्करण |
|
|
हैलोजन मुक्त |
|
|
तेल, ग्रीस, ऑक्सीजन के खिलाफ उच्च प्रतिरोध |
|
|
और ओजोन |
|
|
सूक्ष्म जीव प्रतिरोधी |
|
|
यूवी प्रतिरोधी |
|
|
उच्च घिसाव और घर्षण प्रतिरोध |
|
|
फ़्लैम टेस्ट के अनुसार |
दीन EN 50265-2-1 UL1571(VW-1) |
|
सबसे छोटा अनुमेय झुकने वाला त्रिज्या |
5XD |
|
तापमान की रेंज |
-40℃~+90℃ |
|
रंग |
काला लाल |
1 केबल का अधिकतम वोल्टेज -40°C से +90°C के परिवेश तापमान रेंज के लिए उपयुक्त है।
2 IEC/EN 60216-1 मानक के अनुसार, 20,000 घंटे की अवधि के लिए तार का अधिकतम तापमान 120°C है।
3 5 सेकंड की अवधि के लिए केबल का शॉर्ट-सर्किट तापमान 200°C होता है।
4 केबल थर्मल टिकाऊपन परीक्षण द्वारा सत्यापित EN 60216-2 मानक (तापमान सूचकांक +120°C) को पूरा करता है।
5 उच्च तापमान दबाव परीक्षण के बाद केबल EN 60811-3-1 मानक का अनुपालन करता है।
6 केबल नमी और गर्मी प्रतिरोधी है, EN 60068-2-78 मानक को पूरा करती है, और 85% आर्द्रता का सामना कर सकती है।
1 सुनिश्चित करें कि केबल यांत्रिक बाहरी ताकतों, ज़्यादा गरम होने, जंग और अन्य खतरों से सुरक्षित है।
2 सुरक्षा आवश्यकताओं को पूरा करते हुए केबल की लंबाई को यथासंभव कम करें।
3 केबल स्थापना और रखरखाव सुविधा के लिए डिज़ाइन किया जाना चाहिए।
4 खुदाई के लिए निर्धारित क्षेत्रों में केबल बिछाने से बचें।
5 सुनिश्चित करें कि केबल स्थापना विधि और पथ में किसी भी मोड़ पर स्वीकार्य झुकने वाली त्रिज्या आवश्यकताओं को पूरा करती है।
