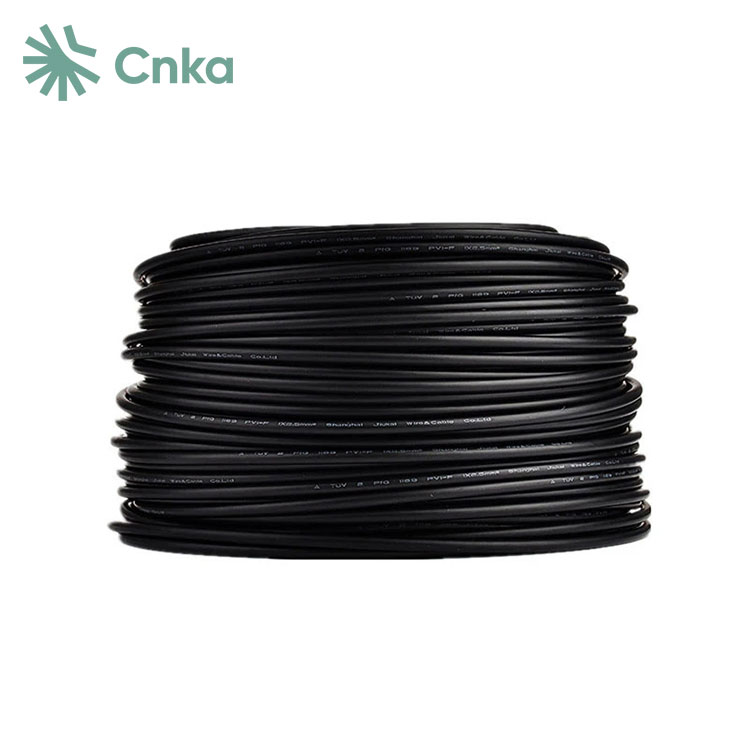

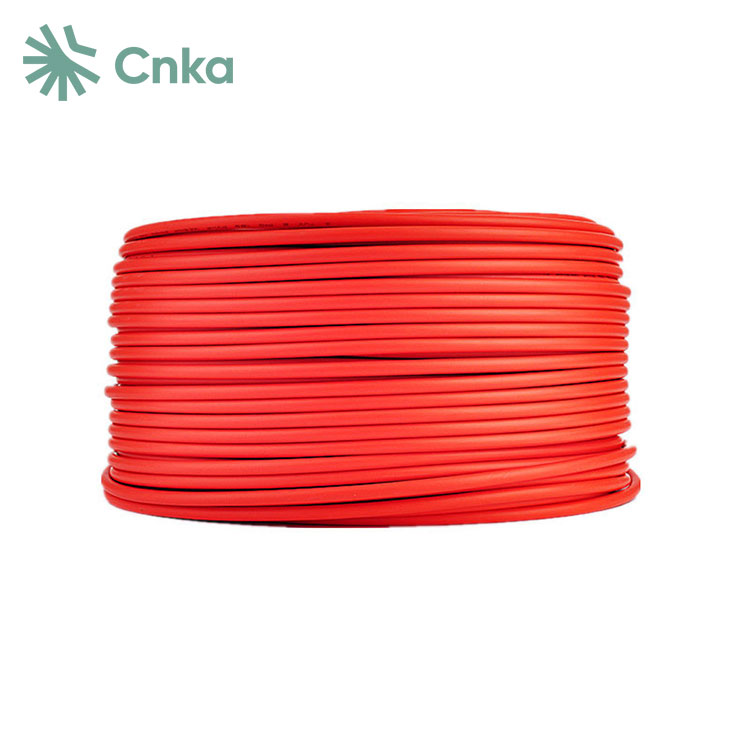

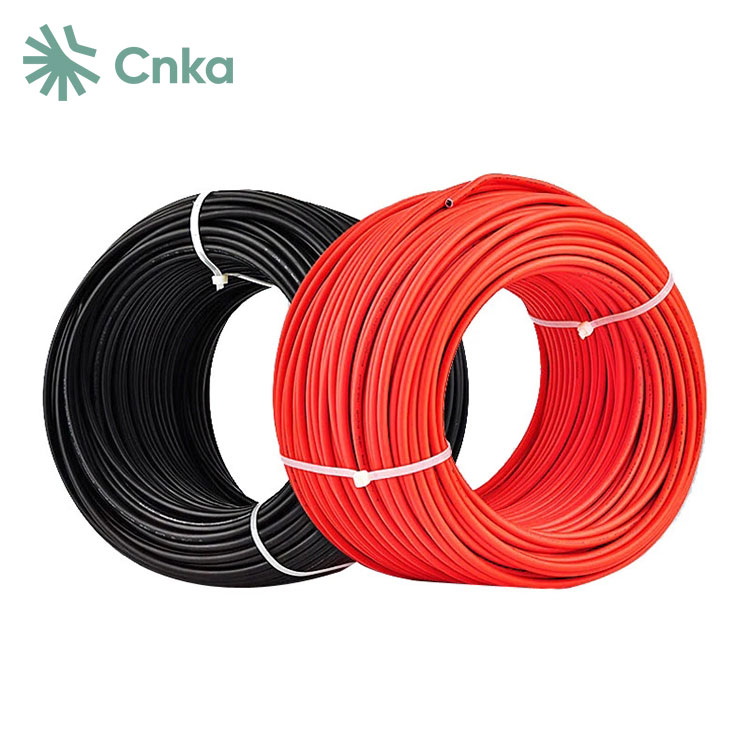

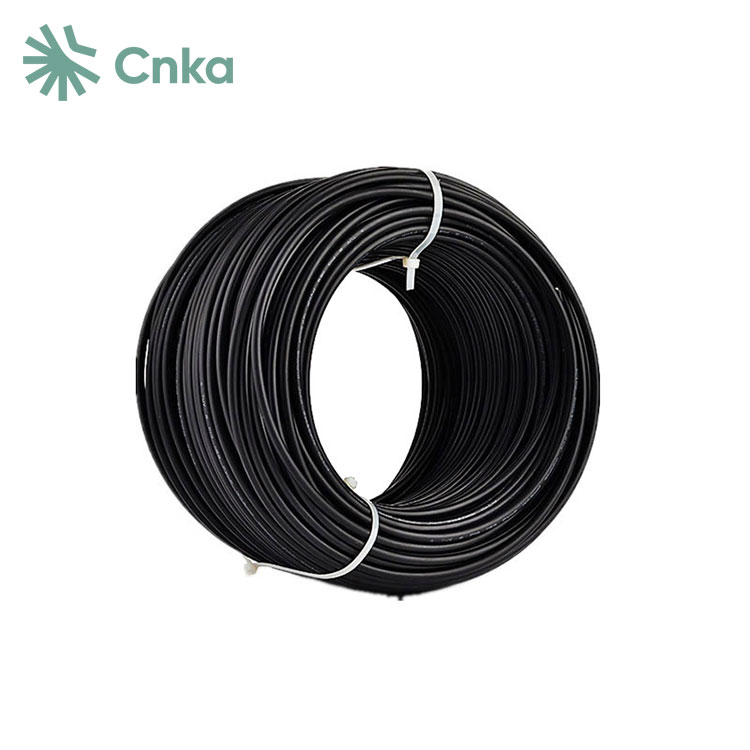

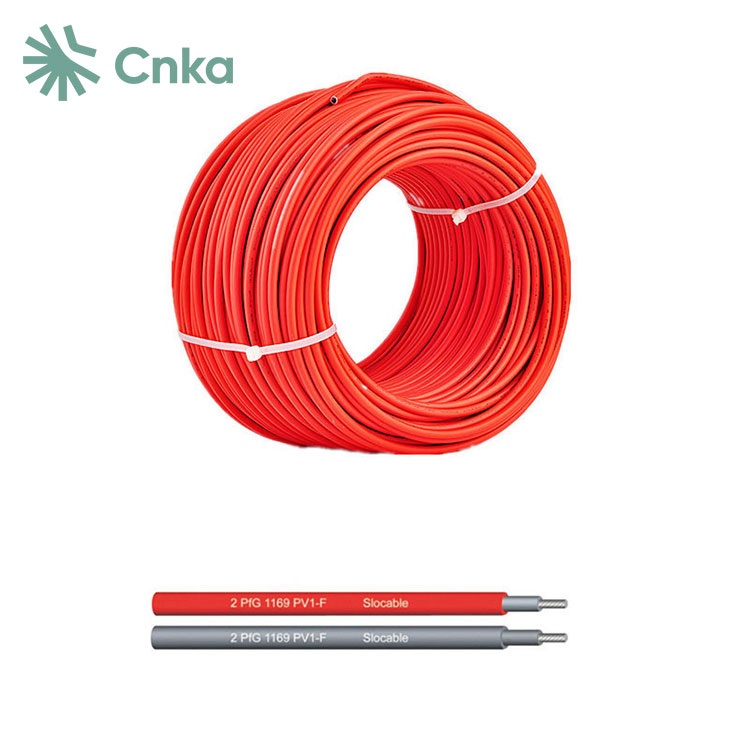

चाइना फैक्ट्री CNKA बाहरी वातावरण के लिए डिज़ाइन किए गए आसान-रखरखाव वाले उन्नत 4 मिमी और 6 मिमी पीवी केबल प्रदान करता है। ये विशेष फोटोवोल्टिक केबल विकिरण क्रॉसलिंकिंग से गुजरते हैं, जहां उच्च-ऊर्जा इलेक्ट्रॉन बीम इंसुलेटिंग सामग्री की आणविक संरचना को रैखिक से तीन-आयामी नेटवर्क में बदलते हैं। यह प्रक्रिया केबल के तापमान प्रतिरोध को बढ़ाती है। गैर-क्रॉसलिंक किए गए केबलों की तुलना में, विकिरणित क्रॉसलिंक किए गए केबल 90 ° C, 105 ° C, 125 ° C, 135 ° C, या यहां तक कि 150 ° C तक तापमान का सामना कर सकते हैं, और लोड-असर क्षमता में 15-50% की वृद्धि प्रदर्शित करते हैं। ये केबल अत्यधिक टिकाऊ होते हैं, जो गंभीर तापमान में उतार -चढ़ाव और रासायनिक कटाव को समझने में सक्षम होते हैं, जिससे वे 25 वर्षों से अधिक समय तक बाहरी उपयोग के लिए उपयुक्त होते हैं।
|
प्रकार |
पार करना |
किनारा |
कंडक्टर |
कंडक्टर |
आउटर |
रेटेड |
रेटेड |
|
mm of |
नं। (मिमी) |
मिमी |
Ω/किमी |
मिमी |
वीके/डीसी |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 X। 0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 Xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 Xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
तार |
कक्षा 5, टिनडेड |
|
इन्सुलेशन सामग्री |
एक्स एल पी ई |
|
दोहरा पृथक्करण |
|
|
हैलोजन मुक्त |
|
|
तेलों, ग्रीस, ऑक्सीजन के खिलाफ उच्च प्रतिरोध |
|
|
और ओजोन |
|
|
माइक्रोब-प्रतिरोधी |
|
|
यूवी प्रतिरोधी |
|
|
उच्च पहनने वाला घर्षण प्रतिरोध |
|
|
के अनुसार फ्लेम टेस्ट |
आपका एन 50265-2-1 UL1571 (VW-1) |
|
सबसे छोटा अनुमेय झुकना त्रिज्या |
5xd |
|
तापमान की रेंज |
-40 ℃ ~+90 ℃ |
|
रंग |
काला लाल |
· लौ मंदता: 4 मिमी और 6 मिमी पीवी केबल एन 50265-2-1, आईईसी 60332-1, वीडीई 0482-32-1-2, और डीआईएन एन 60332-1-2 मानकों के अनुसार लौ रिटार्डेंट आवश्यकताओं को पूरा करते हैं, जो आग की घटना में सुरक्षा सुनिश्चित करते हैं।
· कम स्मोक उत्सर्जन: केबल IEC 61034 और EN 50268 मानकों के कम धुएं के उत्सर्जन आवश्यकताओं का अनुपालन करते हैं, जो दहन के दौरान धुएं के उत्पादन को कम करता है।
· हैलोजेन-फ्री: एन 50267-2-1 और आईईसी 60754-1 मानकों के अनुसार, केबल हलोजन घटकों से मुक्त हैं, जिससे हानिकारक गैस रिलीज के जोखिम को कम किया जाता है।
· कम गैस संक्षारण: केबल एन 50267-2-2 और आईईसी 60754-2 मानकों की आवश्यकताओं को पूरा करते हैं, जिससे उपकरणों की रक्षा करने और सुरक्षा बनाए रखने के लिए कम गैस संक्षारण सुनिश्चित होता है।
फोटोवोल्टिक सिस्टम वायरिंग दिशानिर्देश
1. डीसी और एसी वायरिंग पृथक्करण:
-DC सर्किट: फोटोवोल्टिक पैनल को डीसी वितरण घटकों से जोड़ता है।
-Ac सर्किट: इन्वर्टर को पावर ग्रिड से जोड़ता है।
2. क्या प्रबंधन:
-एक बड़े और मध्यम आकार के फोटोवोल्टिक बिजली संयंत्रों में, कई डीसी केबलों का उपयोग किया जाता है।
रखरखाव में आसानी के लिए एक तार संख्या के साथ प्रत्येक केबल को लेबल करें।
-कमजोर बिजली लाइनों से मजबूत बिजली लाइनों।
हस्तक्षेप से बचने के लिए अलग -अलग सिग्नल लाइन्स (जैसे, 485 संचार)।
3. वायरिंग इंस्टॉलेशन:
केबलों की सुरक्षा और व्यवस्थित करने के लिए कंडिट्स और केबल ट्रे का उपयोग करें।
-उनक बाहरी तत्वों के लिए तारों के जोखिम को कम करें।
-मेन्टेन क्लीन, क्षैतिज और ऊर्ध्वाधर वायरिंग पथ।
रखरखाव को सरल बनाने के लिए कंडुइट्स और ट्रे के अंदर केबल जोड़ों।
4.special विचार:
-अब एल्यूमीनियम तारों के साथ तांबे के तारों की जगह, उचित कनेक्शन सुनिश्चित करने के लिए विश्वसनीय कॉपर-एल्यूमीनियम एडाप्टर टर्मिनलों का उपयोग करें।
