फोटोवोल्टिक बिजली संयंत्रों में, बड़ी संख्या में आउटडोर डीसी केबल आवश्यक हैं। कठोर पर्यावरणीय परिस्थितियों को देखते हुए, ऐसे केबलों का चयन करना महत्वपूर्ण है जो यूवी विकिरण, ओजोन जोखिम, गंभीर तापमान में उतार-चढ़ाव और रासायनिक क्षरण का विरोध करते हैं। साधारण केबल नाजुक हो सकते हैं और ऐसे वातावरण में समय के साथ उनका इन्सुलेशन विघटित हो सकता है, जिससे क्षति हो सकती है और शॉर्ट सर्किट का खतरा बढ़ सकता है।

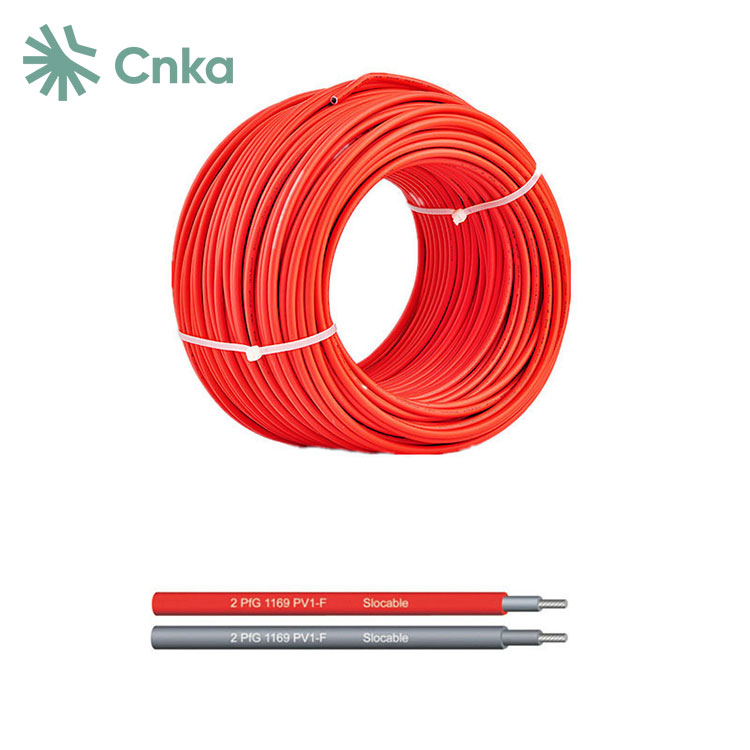

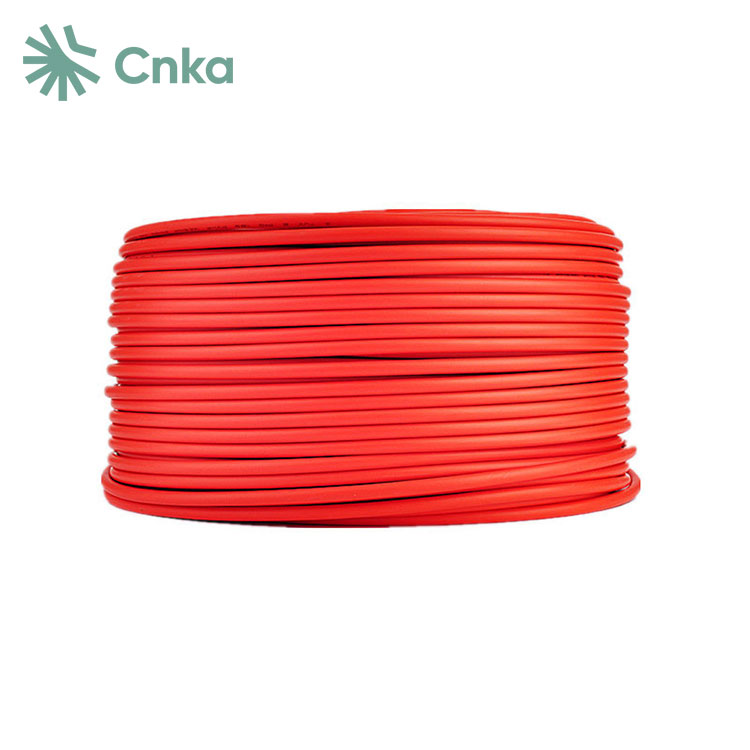

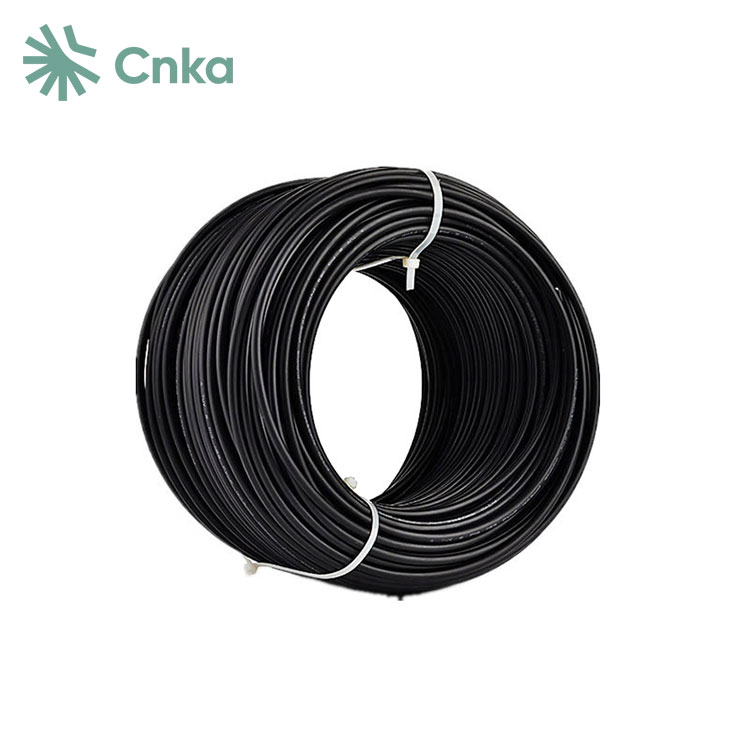

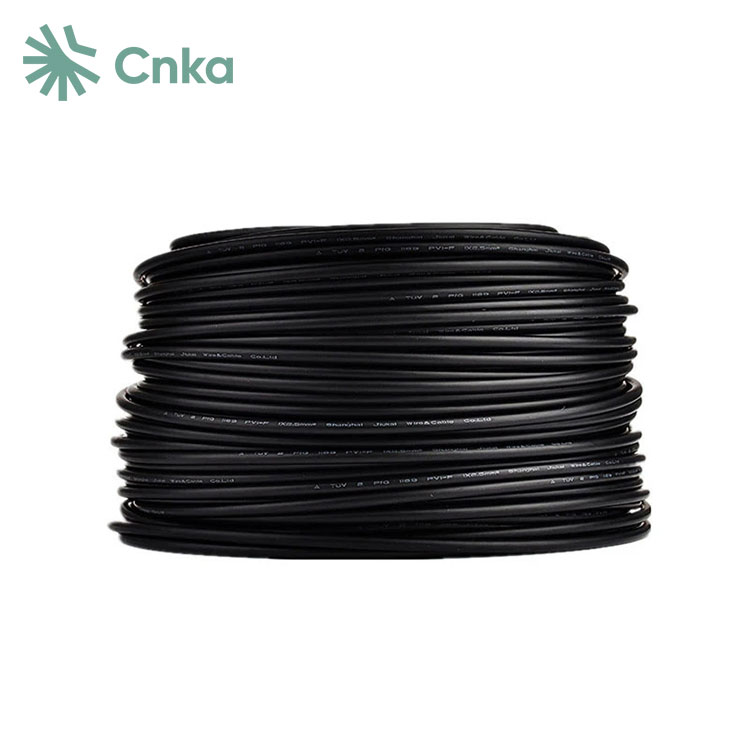

इसलिए, चीन आपूर्तिकर्ता सीएनकेए के कम कीमत वाले सौर पैनल पीवी तार का उपयोग करना महत्वपूर्ण है। हमारा सौर पैनल पीवी तार उत्कृष्ट मौसम प्रतिरोध, यूवी संरक्षण और ओजोन क्षरण प्रदर्शन प्रदान करता है, और तापमान परिवर्तन की एक विस्तृत श्रृंखला को सहन कर सकता है।
|
प्रकार |
पार करना |
किनारा |
कंडक्टर |
कंडक्टर |
आउटर |
रेटेड |
रेटेड |
|
mm² |
संख्याxφ(मिमी) |
मिमी |
Ω/किमी |
मिमी |
वीएसी/डीसी |
A |
|
|
पीवी-1x2.5mm2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
तार |
कक्षा 5, टिनडेड |
|
इन्सुलेशन सामग्री |
एक्स एल पी ई |
|
दोहरा पृथक्करण |
|
|
हैलोजन मुक्त |
|
|
तेल, ग्रीस, ऑक्सीजन के खिलाफ उच्च प्रतिरोध |
|
|
और ओजोन |
|
|
सूक्ष्म जीव प्रतिरोधी |
|
|
यूवी प्रतिरोधी |
|
|
उच्च घिसाव और घर्षण प्रतिरोध |
|
|
फ़्लैम टेस्ट के अनुसार |
दीन EN 50265-2-1 UL1571(VW-1) |
|
सबसे छोटा अनुमेय झुकने वाला त्रिज्या |
5XD |
|
तापमान की रेंज |
-40℃~+90℃ |
|

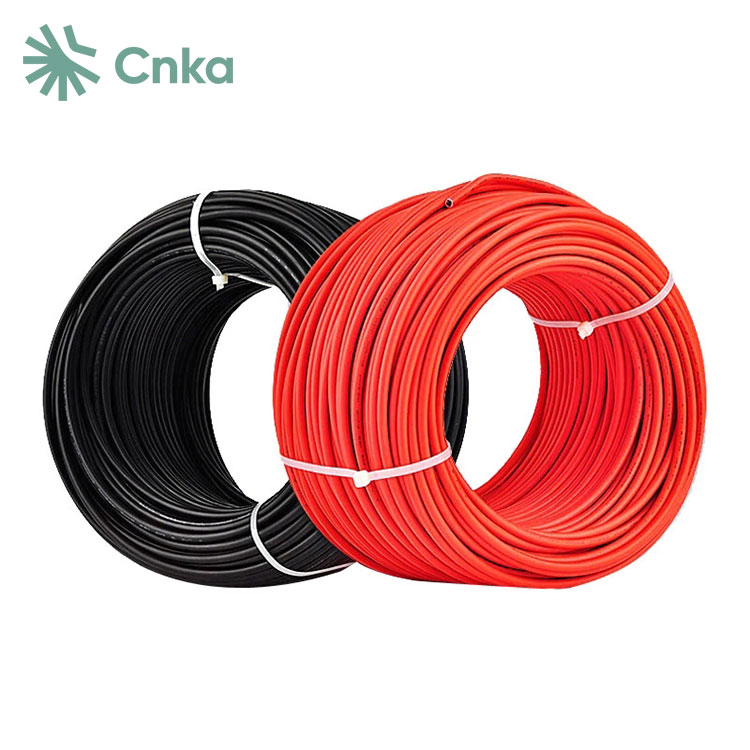

रंग |
काला लाल |
1·EN 50396 मानक के भाग 8.1.3 में विधि बी के अनुसार परीक्षण किया गया, यह उत्कृष्ट ओजोन प्रतिरोध प्रदर्शित करता है।
2 एचडी 605/ए1 मानक का अनुपालन करता है, जो उत्कृष्ट मौसम और यूवी प्रतिरोध को प्रदर्शित करता है।
3·अमोनिया के प्रति प्रतिरोध प्रदर्शित करता है।
4 तेल और रसायनों के प्रति उत्कृष्ट प्रतिरोध दर्शाता है।
5 विशेषताएं उच्च घिसाव प्रतिरोध, कठोर उपयोग की स्थितियों के लिए उपयुक्त।
6 EN 60811-2-1 मानक (ऑक्सालिक एसिड और सोडियम हाइड्रॉक्साइड परीक्षण) को पूरा करता है, जो मजबूत एसिड और क्षार प्रतिरोध दिखाता है।
1. डीसी केबल:
· टेंडेम केबल्स: घटकों के बीच उपयोग किया जाता है।
· समानांतर केबल: स्ट्रिंग और डीसी वितरण बॉक्स (कंबाइनर बॉक्स) के बीच स्ट्रिंग को कनेक्ट करें।
· डीसी वितरण बॉक्स से इन्वर्टर तक केबल: डीसी वितरण बॉक्स को इन्वर्टर से कनेक्ट करें।
ये डीसी केबल आम तौर पर बाहर स्थापित किए जाते हैं और नमी, सूरज की रोशनी, ठंड, गर्मी और यूवी के प्रति प्रतिरोधी होने चाहिए। कुछ वातावरणों में, उन्हें अम्ल और क्षार जैसे रसायनों का विरोध करने की भी आवश्यकता होती है।
2. एसी केबल:
· इन्वर्टर से स्टेप-अप ट्रांसफार्मर तक केबल कनेक्ट करना: इन्वर्टर को स्टेप-अप ट्रांसफार्मर से जोड़ता है।
· स्टेप-अप ट्रांसफार्मर से वितरण डिवाइस तक कनेक्शन केबल: स्टेप-अप ट्रांसफार्मर को वितरण डिवाइस से जोड़ता है।
· विद्युत वितरण उपकरण से केबल को पावर ग्रिड या उपयोगकर्ताओं से कनेक्ट करना: बिजली वितरण उपकरण को पावर ग्रिड या अंतिम उपयोगकर्ताओं से जोड़ता है।
एसी केबल आमतौर पर घर के अंदर स्थापित किए जाते हैं और इन्हें मानक पावर केबल आवश्यकताओं के आधार पर चुना जा सकता है।
