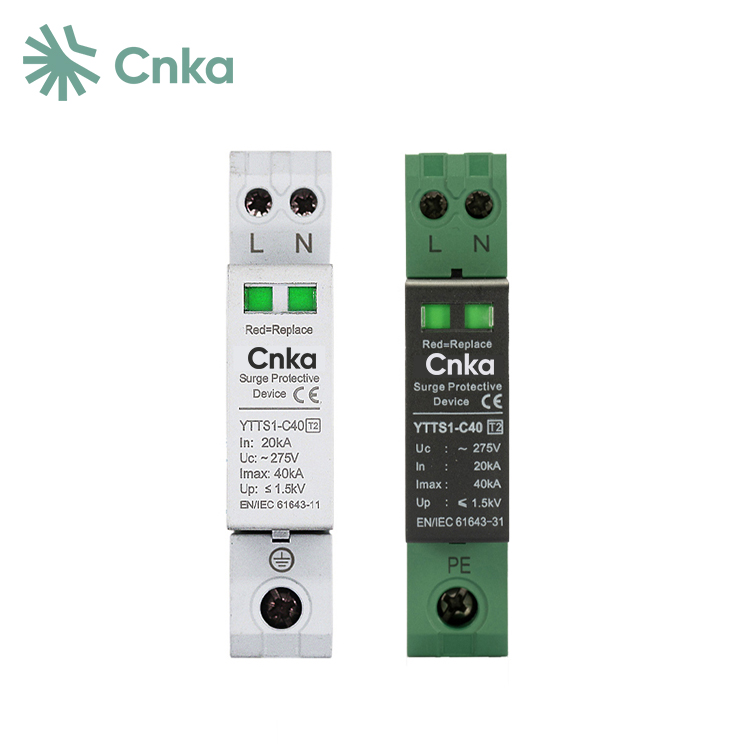

चीन निर्माता सीएनकेए टीएन-एसटीएन-सी-स्टेटिट और अन्य पावर सिस्टम सहित 380V के वोल्टेज के साथ एसी 50/60 हर्ट्ज सिस्टम में इंस्टॉलेशन के लिए उपयुक्त नवीनतम बिक्री वाले 3-चरण एसी सर्ज प्रोटेक्शन डिवाइस पेश करता है। ये उपकरण एलपीजेड1 या एलपीजेड2 और एलपीजेड3 के बीच कनेक्शन बिंदुओं पर उपयोग के लिए डिज़ाइन किए गए हैं। वे IEC61643-1 और GB188021 मानकों का अनुपालन करते हैं, 35 मिमी मानक रेल सर्ज सुरक्षात्मक उपकरण मॉड्यूल का उपयोग करते हैं और बढ़ी हुई सुरक्षा और विश्वसनीयता के लिए गलती रिलीज तंत्र से लैस होते हैं।
|
उत्पाद मॉडल |
YTTS1-C40 |
||
|
पोल |
1पी+एन |

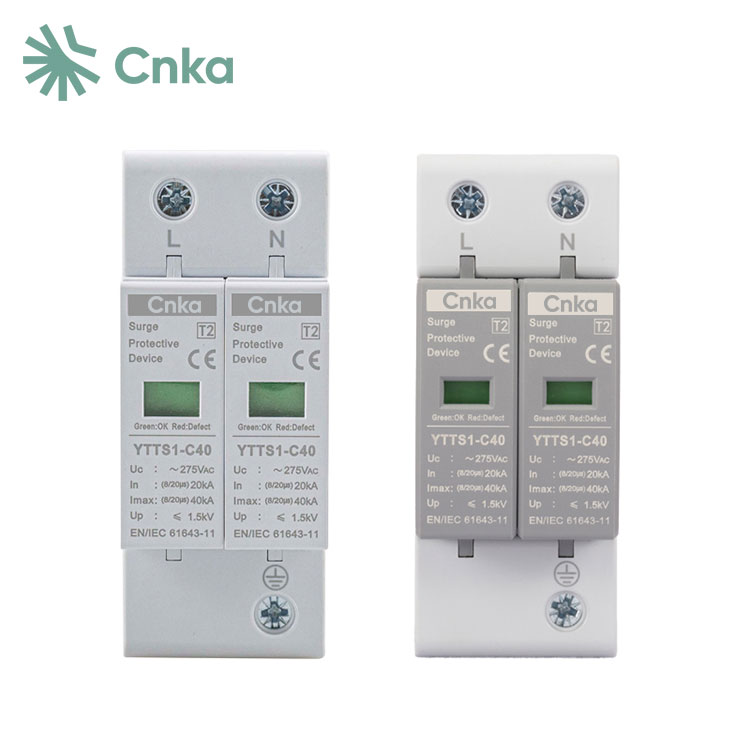

2पी |

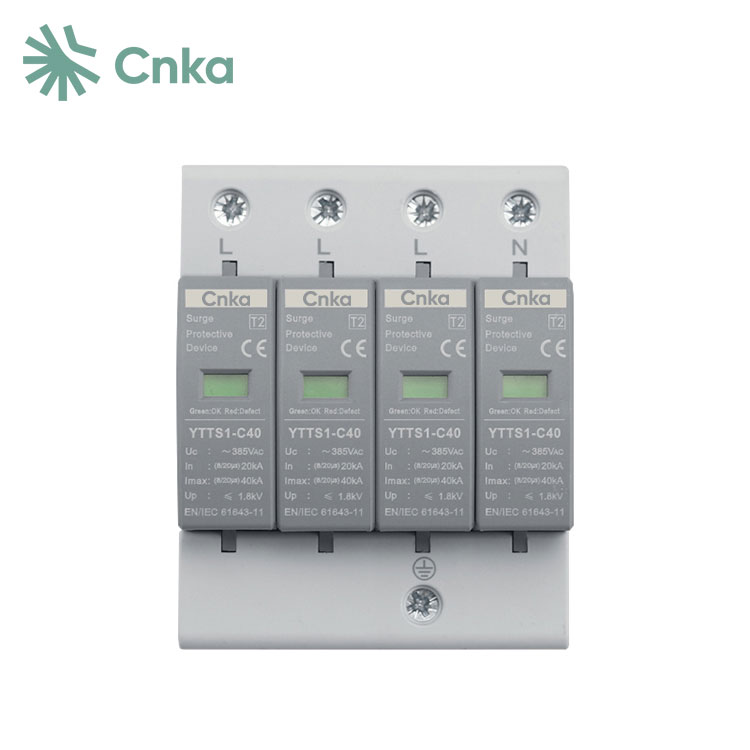

4पी |
|
रेटेड आवृत्ति |
एक बंदरगाह |
||
|
एसपीडी श्रेणी |
संयुक्त प्रकार |
||
|
परीक्षण श्रेणी |
कक्षा Ⅱ परीक्षण |
||
|
अधिकतम सतत संचालन वोल्टेज यूसी |
275VAC |
275VAC |
385VAC |
|
वोल्टेज संरक्षण स्तर ऊपर(8/20μs) |
≤1.5kV |
≤1.5kV |
≤1.8kV |
|
नाममात्र डिस्चार्ज करंट (8/20μs) |
20 के.ए |
||
|
अधिकतम डिस्चार्ज करंट आईमैक्स(8/20μs) |
40 के.ए |
||
|
प्रतिक्रिया समय ए |
≤25ns |
||
|
आकार |
18x90x72 |
36x90x72 |
72x90x72 |
|
विफलता संकेत |
हरा: सामान्य लाल: विफलता |
||
|
तारों का अनुभागीय क्षेत्र |
6~25मिमी2 |
||
|
इंस्टॉलेशन तरीका |

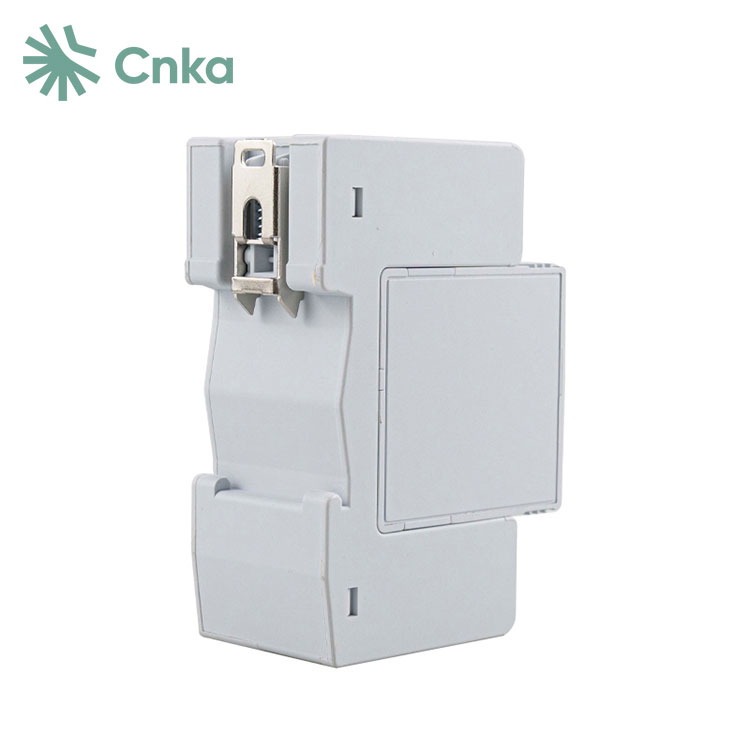

35 मिमी मानक रेल |
||
|
कार्य वातावरण का तापमान |
-40℃~+85℃ |
||
|
आवरण सामग्री |
प्लास्टिक |
||
|
सुरक्षा स्तर |
आईपी20 |
||
|
कार्यकारी मानक |
आईईसी61643-11 |
||
टीएन-एस या टीएन-सी-एस प्रणाली एक विद्युत विन्यास है जहां विश्वसनीय ग्राउंडिंग कनेक्शन सुनिश्चित करने के लिए तटस्थ और ग्राउंडिंग तारों को स्रोत पर अलग किया जाता है। यह सेटअप आमतौर पर ट्रांसफार्मर ग्राउंडिंग से जुड़ा होता है, जो केबल टूटने और एल-पीई दोषों को कम करने में मदद करता है। हालाँकि, केबल, स्थापना और चल रहे रखरखाव से जुड़ी उच्च लागत के कारण यह प्रणाली अपेक्षाकृत महंगी हो सकती है।
1 डिस्चार्ज गैप, जिसे अक्सर सुरक्षात्मक गैप के रूप में जाना जाता है, आमतौर पर दो धातु की छड़ें एक विशिष्ट दूरी पर स्थित होती हैं और हवा के संपर्क में आती हैं।
2 गैस डिस्चार्ज ट्यूब में अलग-अलग कोल्ड कैथोड प्लेटों की एक जोड़ी होती है, जो आर्गन जैसी अक्रिय गैस से भरे ग्लास या सिरेमिक ट्यूब के भीतर सील होती है।
3 एक वेरिस्टर धातु ऑक्साइड अर्धचालक से बना एक नॉनलाइनर अवरोधक है, जो मुख्य रूप से ZnO से बना है, और इसका प्रतिरोध वोल्टेज परिवर्तनों के प्रति अत्यधिक संवेदनशील है।
4 सप्रेशन डायोड बहु-स्तरीय सुरक्षा सर्किट में अंतिम सुरक्षात्मक घटक के रूप में कार्य करता है, जो कम क्लैंपिंग वोल्टेज और तीव्र प्रतिक्रिया समय जैसे लाभों के साथ-साथ क्लैंपिंग और वोल्टेज सीमित कार्यों की पेशकश करता है।
5 एक चोक कॉइल एक सामान्य मोड हस्तक्षेप दमन उपकरण है जो फेराइट को अपने चुंबकीय कोर के रूप में उपयोग करता है।
6 14-वेवलेंथ शॉर्ट सर्किट ब्रेकर एक माइक्रोवेव सिग्नल सर्ज प्रोटेक्शन डिवाइस है जिसे बिजली तरंग स्पेक्ट्रम विश्लेषण और एंटेना और फीडर लाइनों के स्टैंडिंग वेव सिद्धांत के आधार पर विकसित किया गया है।
