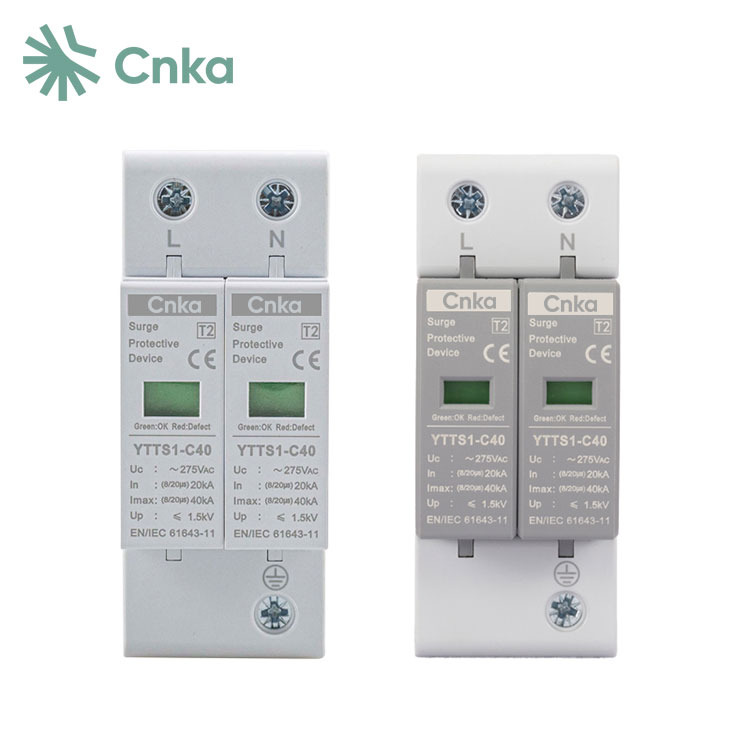

चीन निर्माता सीएनकेए चीन में बने कम कीमत वाले टाइप 2 एसी सर्ज प्रोटेक्शन डिवाइस पेश करता है, जो एसी पावर इलेक्ट्रॉनिक उपकरणों को ओवरवॉल्टेज से बचाने के लिए डिज़ाइन किया गया है। यह सी-लेवल ओवरवॉल्टेज प्रोटेक्शन डिवाइस आईईसी और जीबी मानकों का अनुपालन करता है और अलग-अलग बिजली आपूर्ति वोल्टेज के आधार पर विनिर्देश चयन की अनुमति देता है।
|
उत्पाद मॉडल |
YTTS1-C40 |
||
|
पोल |

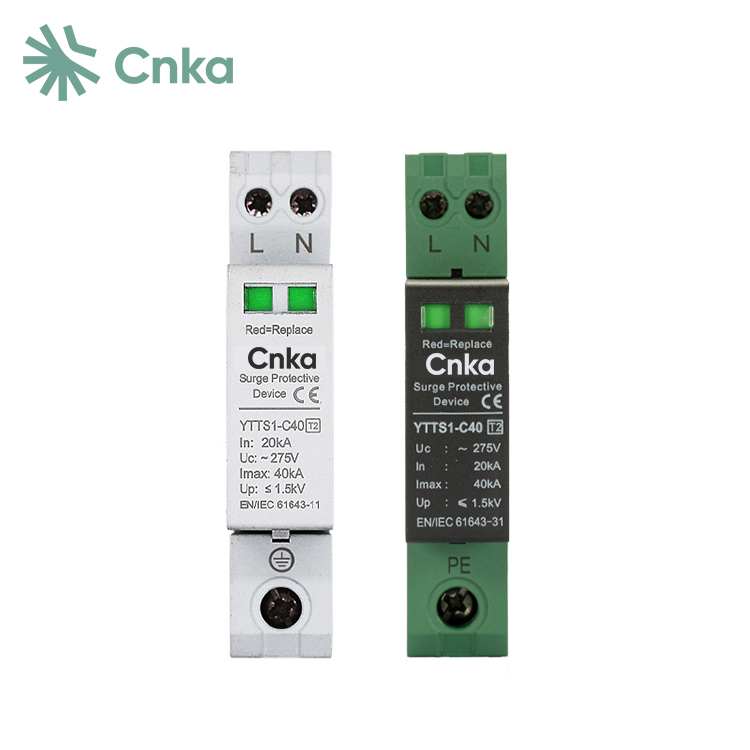

1पी+एन |
2पी |

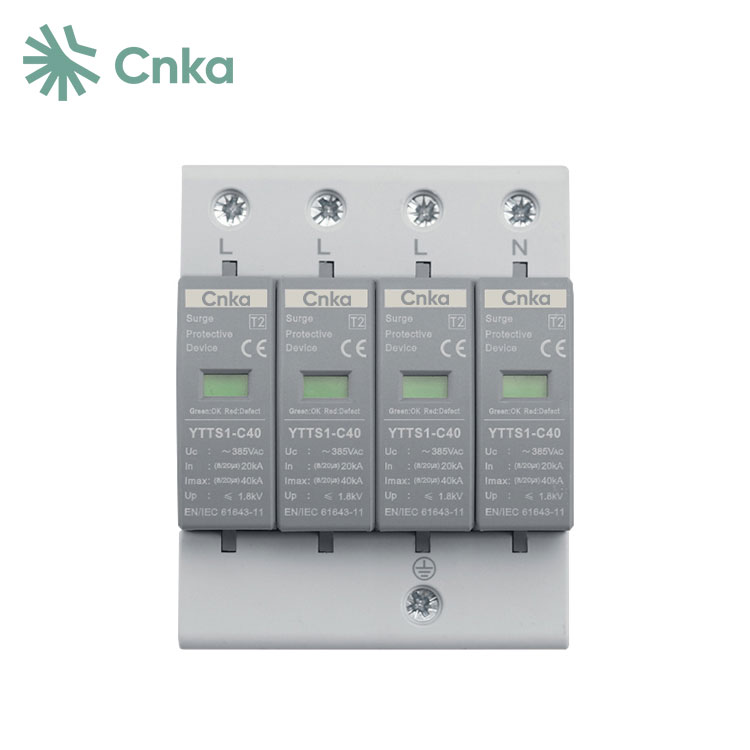

4पी |
|
रेटेड आवृत्ति |
एक बंदरगाह |
||
|
एसपीडी श्रेणी |
संयुक्त प्रकार |
||
|
परीक्षण श्रेणी |
कक्षा Ⅱ परीक्षण |
||
|
अधिकतम सतत संचालन वोल्टेज यूसी |
275VAC |
275VAC |
385VAC |
|
वोल्टेज संरक्षण स्तर ऊपर(8/20μs) |
≤1.5kV |
≤1.5kV |
≤1.8kV |
|
नाममात्र डिस्चार्ज करंट (8/20μs) |
20 के.ए |
||
|
अधिकतम डिस्चार्ज करंट आईमैक्स(8/20μs) |
40 के.ए |
||
|
प्रतिक्रिया समय ए |
≤25ns |
||
|
आकार |
18x90x72 |
36x90x72 |
72x90x72 |
|
विफलता संकेत |
हरा: सामान्य लाल: विफलता |
||
|
तारों का अनुभागीय क्षेत्र |
6~25मिमी2 |
||
|
इंस्टॉलेशन तरीका |

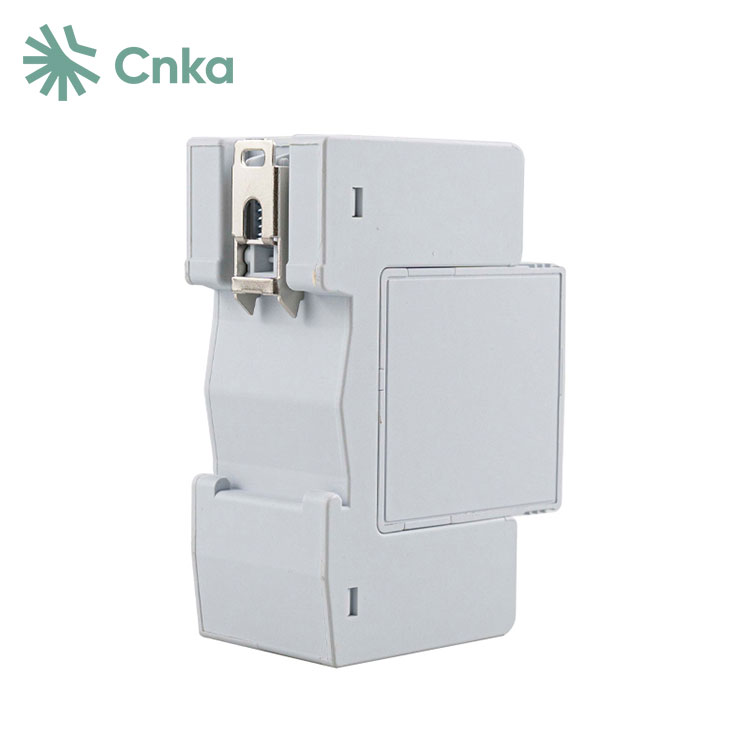

35 मिमी मानक रेल |
||
|
कार्य वातावरण का तापमान |
-40℃~+85℃ |
||
|
आवरण सामग्री |
प्लास्टिक |
||
|
सुरक्षा स्तर |
आईपी20 |
||
|
कार्यकारी मानक |
आईईसी61643-11 |
||
1. उच्च तापमान प्रतिरोधी प्लास्टिक से निर्मित, यह उपकरण उत्कृष्ट सीलिंग प्रदर्शन प्रदान करता है और इसे स्थापित करना आसान है।
2. इसमें बेहतर विश्वसनीयता के लिए दोहरी थर्मल डिस्कनेक्ट सुरक्षा उपकरण की सुविधा है।
3. प्लग-प्रकार डिज़ाइन के साथ, सिस्टम को पावर बंद किए बिना मॉड्यूल को बदला जा सकता है।
4. यह T2 8/20 सुरक्षा स्तर के साथ 40kA के अधिकतम डिस्चार्ज करंट का समर्थन करता है।
एसपीडी को उनके ऑपरेटिंग सिद्धांतों के आधार पर वोल्टेज स्विचिंग प्रकार, वोल्टेज सीमित प्रकार और संयोजन प्रकार में वर्गीकृत किया जा सकता है।
वोल्टेज स्विचिंग एसपीडी सामान्य परिस्थितियों में उच्च प्रतिबाधा बनाए रखते हैं, लेकिन जब वे तात्कालिक ओवरवॉल्टेज का पता लगाते हैं, तो उनकी प्रतिबाधा तेजी से कम हो जाती है, जिससे बिजली की धारा प्रवाहित हो जाती है। यही कारण है कि उन्हें अक्सर "शॉर्ट-सर्किट स्विचिंग एसपीडी" कहा जाता है।
वोल्टेज सीमित करने वाले एसपीडी भी ओवरवॉल्टेज की अनुपस्थिति में उच्च प्रतिबाधा से शुरू होते हैं। हालाँकि, जैसे-जैसे सर्ज करंट और वोल्टेज बढ़ता है, उनकी प्रतिबाधा कम हो जाती है, जो मजबूत नॉनलाइनियर करंट-वोल्टेज विशेषताओं को प्रदर्शित करती है। उन्हें कभी-कभी "क्लैंप प्रकार एसपीडी" कहा जाता है।
संयुक्त एसपीडी वोल्टेज स्विचिंग और वोल्टेज सीमित करने वाले दोनों घटकों को एकीकृत करते हैं, जिससे उन्हें मिलने वाली वोल्टेज विशेषताओं के आधार पर किसी एक या दोनों प्रकार की विशेषताओं को प्रदर्शित करने की अनुमति मिलती है।
