चीन आपूर्तिकर्ता सीएनकेए आईईसी61643 मानक के अनुसार डिजाइन किए गए मुफ्त नमूनों के साथ थोक एसपीडी एसी सर्ज सुरक्षा उपकरण प्रदान करता है। ये सर्ज सुरक्षा उपकरण "लो वोल्टेज सर्ज प्रोटेक्टर्स - भाग 1: कम वोल्टेज वितरण प्रणालियों में सर्ज प्रोटेक्टर्स के लिए प्रदर्शन आवश्यकताएँ और परीक्षण विधियाँ" का अनुपालन करते हैं।
एसपीडी में उत्कृष्ट सीलिंग प्रदर्शन के साथ उच्च तापमान प्रतिरोधी प्लास्टिक डिजाइन है और यह मॉड्यूलर और 35 मिमी डीआईएन रेल स्थापना दोनों का समर्थन करता है। इसमें एक कार्य संकेत विंडो, एक तापमान नियंत्रण सर्किट ब्रेकर और एक अंतर्निहित ओवरकरंट सुरक्षा सर्किट शामिल है जो गलती के दौरान स्वचालित रूप से डिस्कनेक्ट हो जाता है, जिससे आग का खतरा कम हो जाता है।
इसके अतिरिक्त, एसपीडी आसान निगरानी के लिए रिमोट अलार्म इंटरफेस से लैस है। मुख्य मॉड्यूल और आधार दोनों बदले जा सकते हैं। यह एल-पीई, एन-पीई (4पी), या एल-एन-पीई (3+1) के बिजली संरक्षण मोड प्रदान करता है।
|

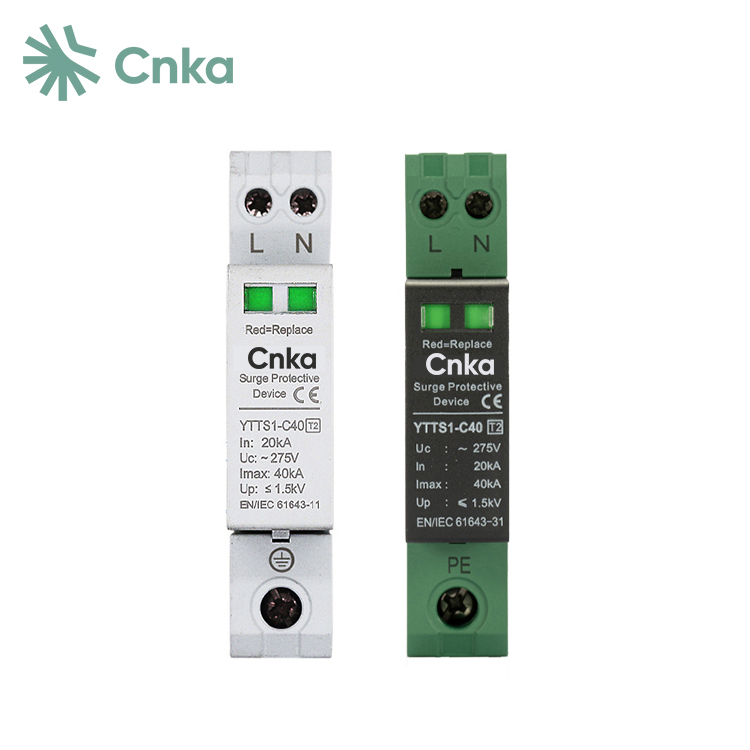

उत्पाद मॉडल |
YTTS1-C40 |
||
|
पोल |
1पी+एन |

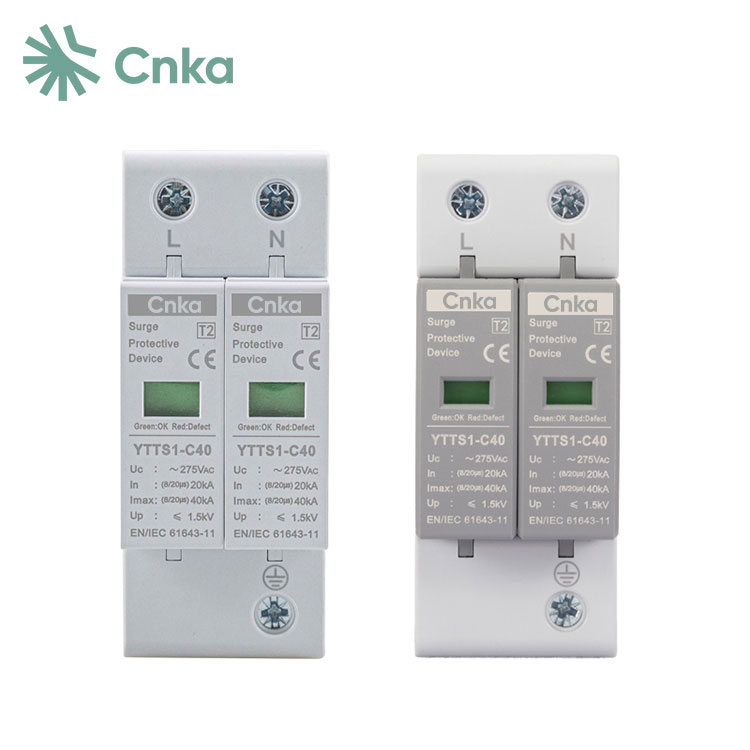

2पी |

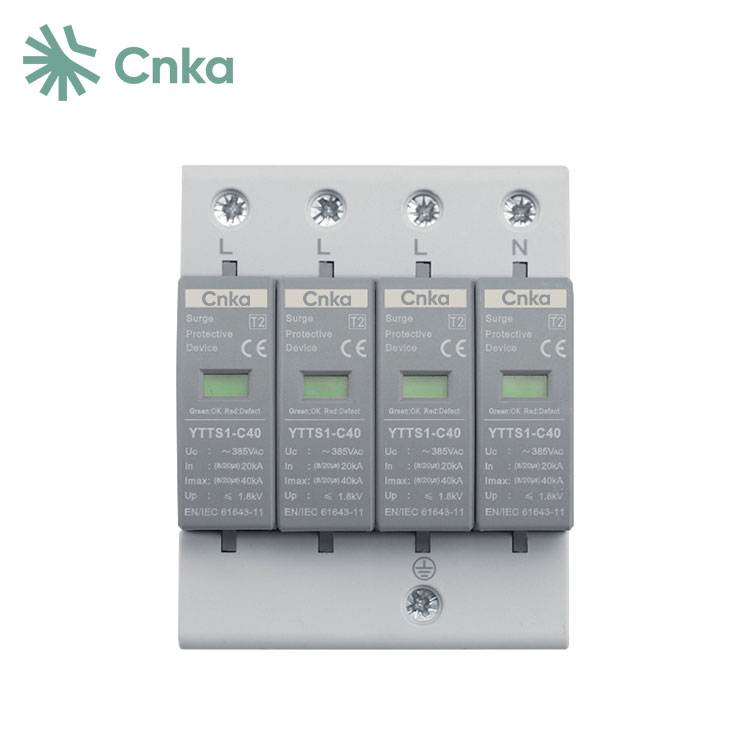

4पी |
|
रेटेड आवृत्ति |
एक बंदरगाह |
||
|
एसपीडी श्रेणी |
संयुक्त प्रकार |
||
|
परीक्षण श्रेणी |
कक्षा Ⅱ परीक्षण |
||
|
अधिकतम सतत संचालन वोल्टेज यूसी |
275VAC |
275VAC |
385VAC |
|
वोल्टेज संरक्षण स्तर ऊपर(8/20μs) |
≤1.5kV |
≤1.5kV |
≤1.8kV |
|
नाममात्र डिस्चार्ज करंट (8/20μs) |
20 के.ए |
||
|
अधिकतम डिस्चार्ज करंट आईमैक्स(8/20μs) |
40 के.ए |
||
|
प्रतिक्रिया समय ए |
≤25ns |
||
|
आकार |
18x90x72 |
36x90x72 |
72x90x72 |
|
विफलता संकेत |
हरा: सामान्य लाल: विफलता |
||
|
तारों का अनुभागीय क्षेत्र |
6~25मिमी2 |
||
|

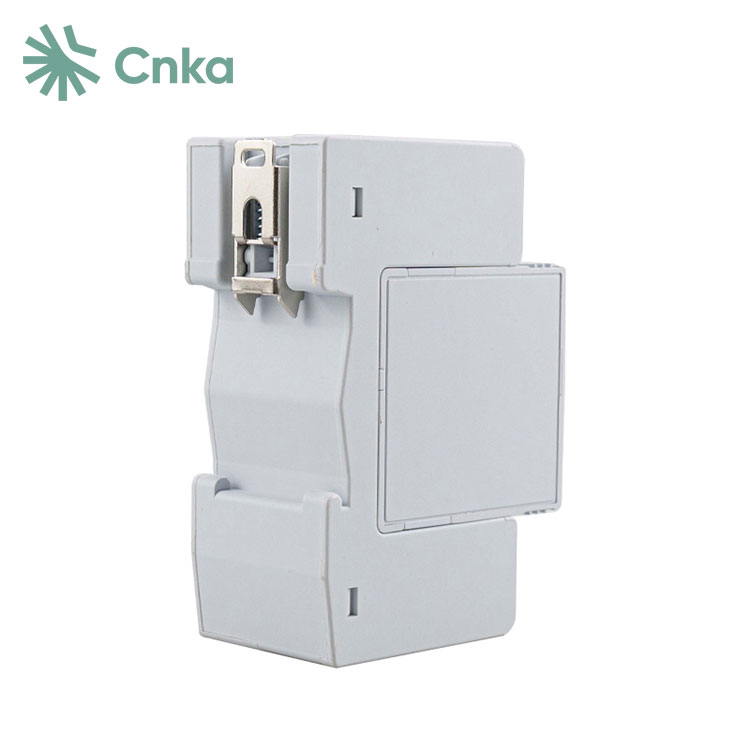

इंस्टॉलेशन तरीका |
35 मिमी मानक रेल |
||
|
कार्य वातावरण का तापमान |
-40℃~+85℃ |
||
|
आवरण सामग्री |
प्लास्टिक |
||
|
सुरक्षा स्तर |
आईपी20 |
||
|
कार्यकारी मानक |
आईईसी61643-11 |
||
टीटी व्यवस्था बिजली प्रणालियों के लिए एक ग्राउंडिंग विधि है जो वितरित ग्राउंडिंग कंडक्टरों का उपयोग किए बिना, उपयोगकर्ता के ग्राउंड वायर को ट्रांसफार्मर से अलग करती है। यह दृष्टिकोण प्रत्यक्ष भौतिक ग्राउंडिंग कनेक्शन स्थापित करता है, जो कम हस्तक्षेप और बढ़ी हुई विश्वसनीयता जैसे लाभ प्रदान करता है। हालाँकि, एल-पीई फॉल्ट सर्किट की उच्च प्रतिबाधा के कारण, अतिरिक्त अंतर सुरक्षा उपकरण आवश्यक हैं। यह ग्राउंडिंग विधि विशेष रूप से ग्राउंडिंग जनरेटर या ट्रांसफार्मर के लिए उपयुक्त है।
एसपीडी को उनके इच्छित उद्देश्य के आधार पर पावर लाइन एसपीडी और सिग्नल लाइन एसपीडी में वर्गीकृत किया जा सकता है। सिग्नल लाइन एसपीडी, जिन्हें सिग्नल लाइटनिंग अरेस्टर भी कहा जाता है, आमतौर पर सिग्नल ट्रांसमिशन लाइन की शुरुआत में स्थापित किए जाते हैं। उनका प्राथमिक कार्य बिजली की तरंगों को सिग्नल लाइन के माध्यम से उपकरणों में प्रवेश करने और नुकसान पहुंचाने से रोककर डाउनस्ट्रीम उपकरणों की सुरक्षा करना है।
