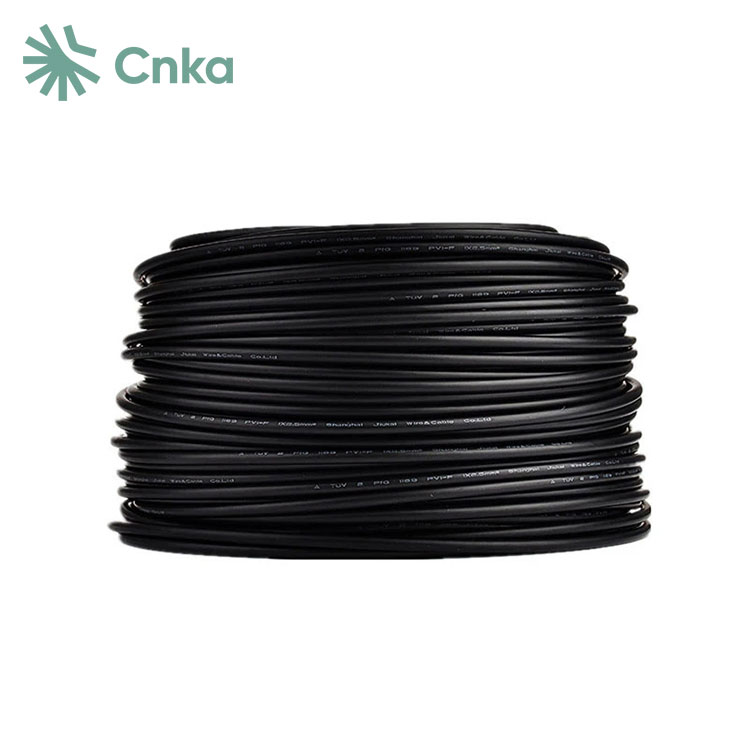

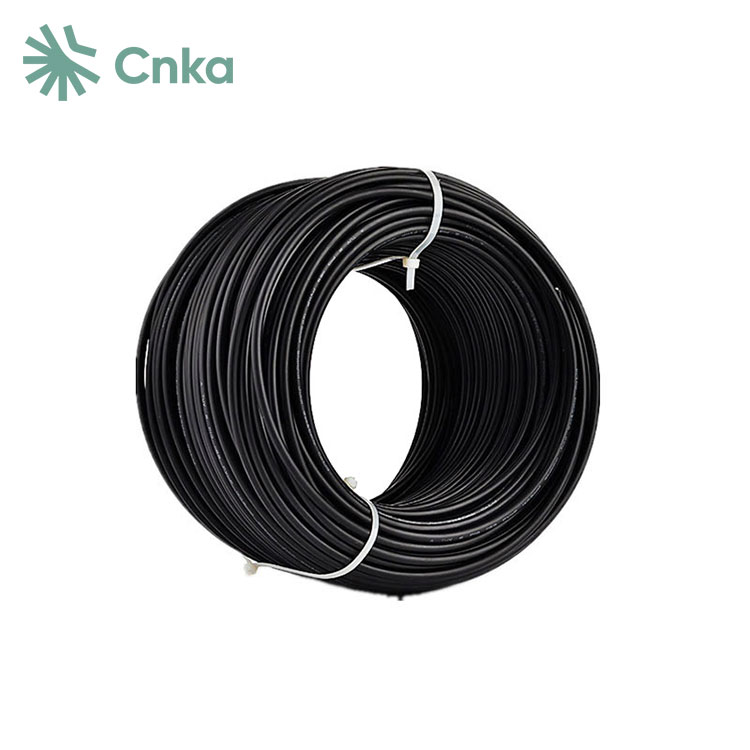

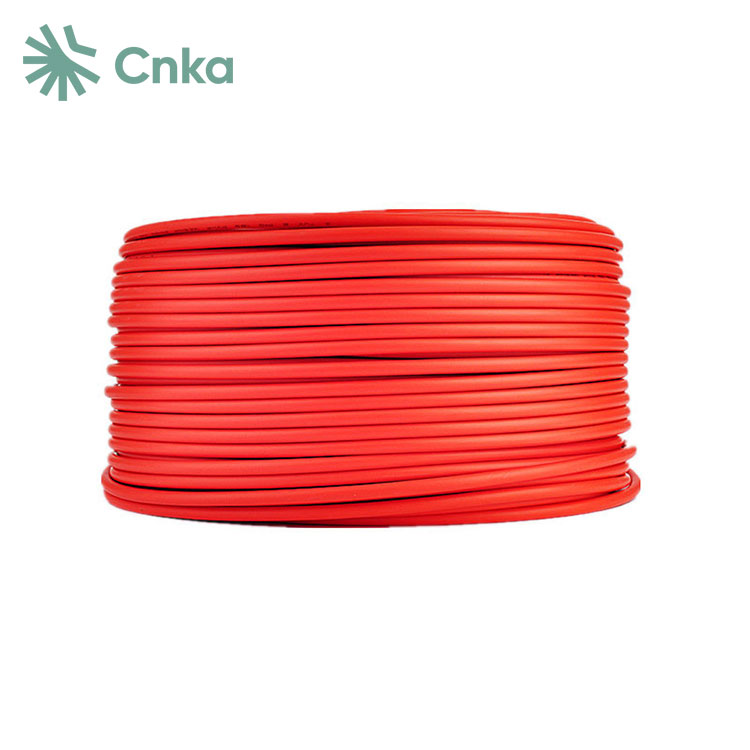

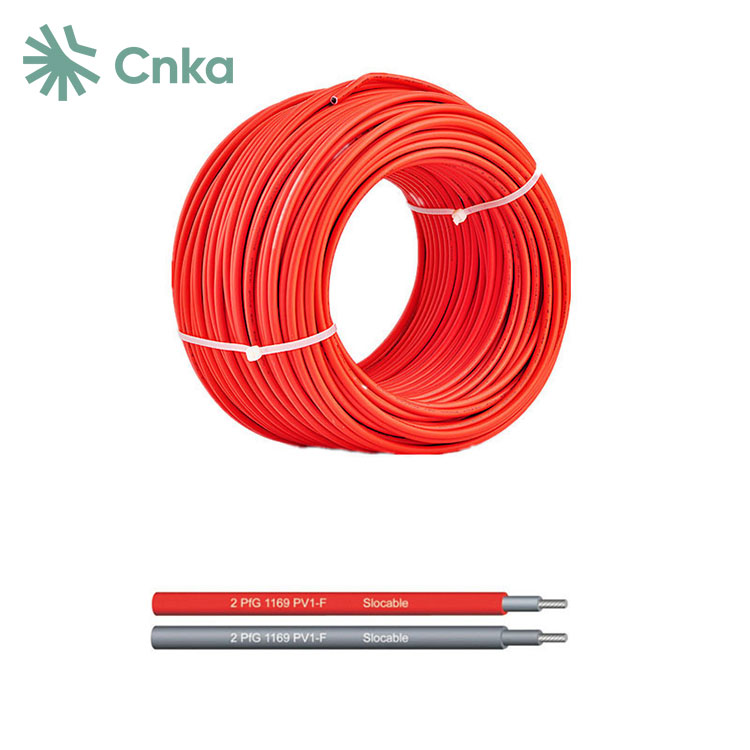

चीन आपूर्तिकर्ता सीएनकेए नवीनतम फोटोवोल्टिक सौर केबल प्रदान करता है, जो विशेष रूप से सौर फोटोवोल्टिक सिस्टम पैनलों को जोड़ने के लिए डिज़ाइन किया गया है। एक फोटोवोल्टिक प्रणाली, या सौर पैनल, एक विद्युत ऊर्जा उत्पादन सेटअप है जो सूर्य के प्रकाश को अवशोषित करता है और इसे बिजली में परिवर्तित करता है। जबकि सौर पैनल बिजली उत्पन्न करते हैं, फोटोवोल्टिक सौर केबल इस बिजली को संग्रह बिंदुओं या अन्य उपकरणों तक संचारित और वितरित करने के लिए महत्वपूर्ण हैं।
फोटोवोल्टिक सौर केबलों को फोटोवोल्टिक वातावरण की अनूठी मांगों को पूरा करने के लिए इंजीनियर किया जाता है। विद्युत पारेषण में विद्युत को दो प्रकारों में वर्गीकृत किया गया है: प्रत्यावर्ती धारा (एसी) और प्रत्यक्ष धारा (डीसी)। एसी के विपरीत, डीसी में ट्रांसमिशन के दौरान कम ऊर्जा हानि होती है। प्रत्यक्ष धारा निरंतर प्रवाहित होती है, जिससे न्यूनतम हानि और उच्च दक्षता होती है। इसके परिणामस्वरूप तेज़ और अधिक ऊर्जा-कुशल बिजली संचरण होता है, जिससे डीसी सौर ऊर्जा प्रणालियों के लिए पसंदीदा विकल्प बन जाता है।
|
प्रकार |
पार करना |
किनारा |
कंडक्टर |
कंडक्टर |
आउटर |
रेटेड |
रेटेड |
|
mm² |
संख्याxφ(मिमी) |
मिमी |
Ω/किमी |
मिमी |
वीएसी/डीसी |
A |
|
|
पीवी-1x2.5mm2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
तार |
कक्षा 5, टिनडेड |
|
इन्सुलेशन सामग्री |
एक्स एल पी ई |
|
दोहरा पृथक्करण |
|
|
हैलोजन मुक्त |
|
|
तेल, ग्रीस, ऑक्सीजन के खिलाफ उच्च प्रतिरोध |
|
|
और ओजोन |
|
|
सूक्ष्म जीव प्रतिरोधी |
|
|
यूवी प्रतिरोधी |
|
|
उच्च घिसाव और घर्षण प्रतिरोध |
|
|
फ़्लैम टेस्ट के अनुसार |
दीन EN 50265-2-1 UL1571(VW-1) |
|
सबसे छोटा अनुमेय झुकने वाला त्रिज्या |
5XD |
|
तापमान की रेंज |
-40℃~+90℃ |
|

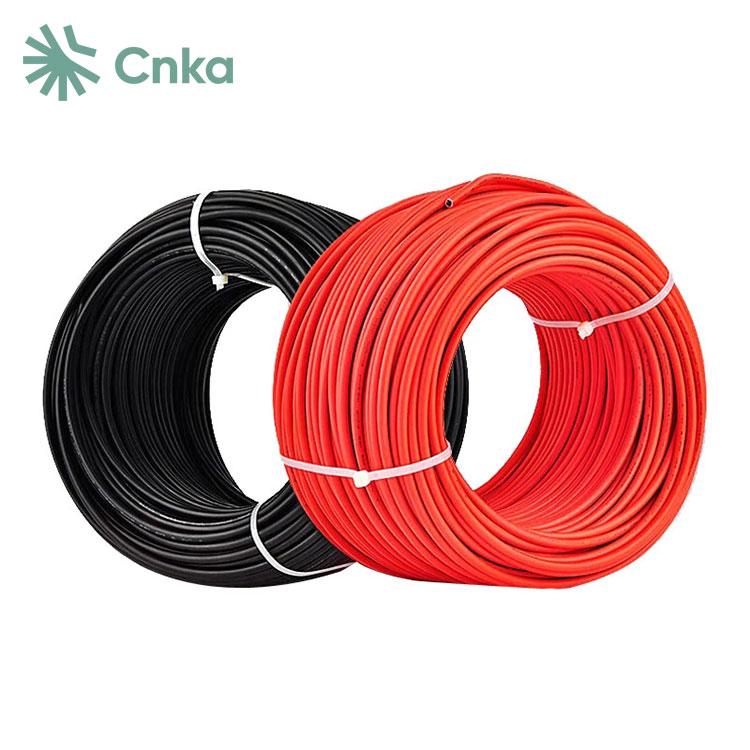

रंग |
काला लाल |
1 सौर फोटोवोल्टिक प्रणालियाँ उच्च तापमान और विभिन्न पर्यावरणीय परिस्थितियों में काम करती हैं। इन प्रणालियों के विकास के साथ, फोटोवोल्टिक डीसी केबल विभिन्न फोटोवोल्टिक बिजली संयंत्रों में संचरण के लिए मानक बन गए हैं। पर्यावरणीय मांगों को पूरा करने के लिए इन केबलों को सूर्य के प्रकाश और उच्च तापमान के प्रति प्रतिरोधी होना चाहिए।
2 फोटोवोल्टिक डीसी केबल विशेष रूप से फोटोवोल्टिक उपकरण में उपयोग के लिए डिज़ाइन किए गए हैं। कुछ प्रकार भूमिगत सेवा प्रवेश अनुप्रयोगों के लिए उपयोग किए जाते हैं और आम तौर पर विकिरणित क्रॉस-लिंक्ड इन्सुलेशन सामग्री से बने होते हैं, जो सूरज की रोशनी के प्रतिरोध और सीधे दफनाने के लिए उपयुक्तता प्रदान करते हैं।
3 फोटोवोल्टिक डीसी केबल इन्सुलेशन मोटाई, रेटेड वोल्टेज और ऑपरेटिंग तापमान में अन्य केबलों से भिन्न होते हैं। इन केबलों में कठोर वातावरण का सामना करने के लिए एक मोटी इन्सुलेशन परत होती है। जबकि अन्य केबलों में 600V तक का रेटेड वोल्टेज हो सकता है, फोटोवोल्टिक DC केबल 1500V के रेटेड वोल्टेज तक पहुँच सकते हैं।
4 फोटोवोल्टिक डीसी केबल अन्य केबल प्रकारों की तुलना में उच्च तापमान सहन कर सकते हैं, जिनका आमतौर पर अधिकतम ऑपरेटिंग तापमान 90 डिग्री सेल्सियस होता है।
5 फोटोवोल्टिक डीसी केबल अद्वितीय हैं क्योंकि वे 600V से अधिक रेटेड वोल्टेज वाले कुछ एकल कंडक्टर प्रकारों में से हैं, जो अतिरिक्त परिरक्षण की आवश्यकता के बिना सीधे दफनाने के लिए उपयुक्त हैं।
