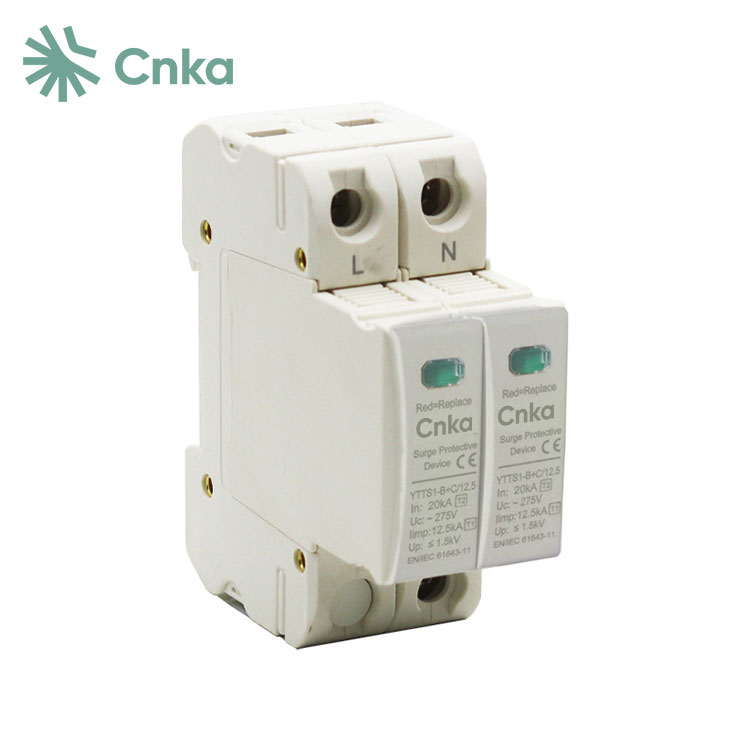

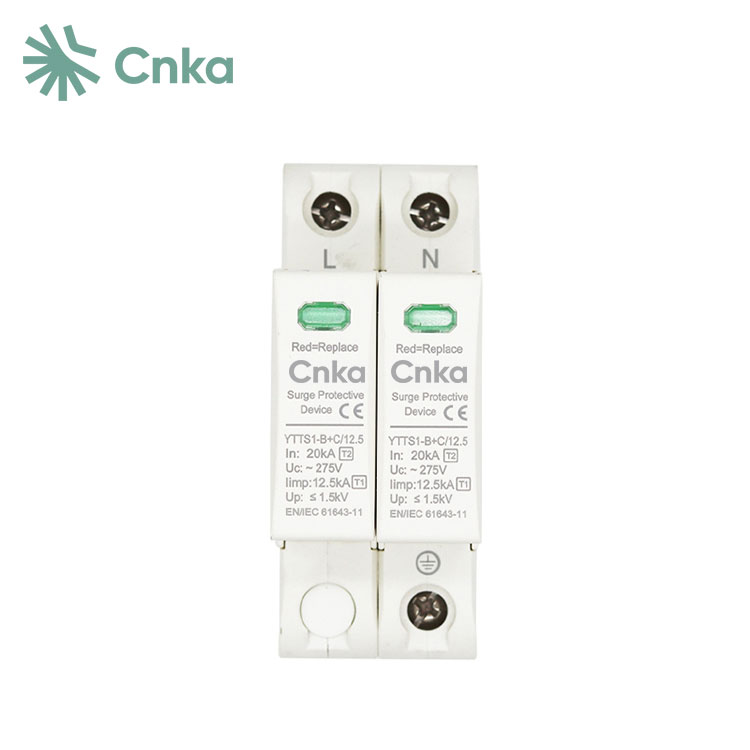

चीन आपूर्तिकर्ता सीएनकेए थोक एकल-चरण एसी एसपीडी प्रदान करता है, जिसमें I+II, B+C, और T1+T2 प्रकार शामिल हैं, जिसमें 12.5kA का Iimp शामिल है। इन उपकरणों को अप्रत्यक्ष और कम तीव्रता वाली प्रत्यक्ष बिजली हमलों से बचाने के लिए डिज़ाइन किया गया है। एक मानक तीन-चरण टीएन-सी पावर ग्रिड में, वे ईएन 62305 मानक में निर्दिष्ट एलपीएल III और IV स्तरों की आवश्यकताओं को पूरा करते हैं, बिजली के वर्तमान प्रभावों से विद्युत उपकरणों की रक्षा करते हैं।
कुल बिजली की वर्तमान रेटिंग 20kA है, जिसमें भौतिक विन्यास और पारस्परिक कारकों के आधार पर 20 या 40kA के विकल्प हैं। इसके अतिरिक्त, इष्टतम सुरक्षा सुनिश्चित करने के लिए लाइटनिंग रॉड ग्राउंडिंग पॉइंट्स, इलेक्ट्रिकल इंस्टॉलेशन ग्राउंडिंग पॉइंट्स और एसपीडी इंस्टॉलेशन साइटों के स्थानों पर विचार किया जाना चाहिए।
|
उत्पाद मॉडल |
YTTS1-बी+सी/12.5 |
|
पोल |
2पी |
|
रेटेड आवृत्ति |
एक बंदरगाह |
|
एसपीडी श्रेणी |
संयुक्त प्रकार |
|
परीक्षण श्रेणी |
कक्षा I+ll की परीक्षा |
|
अधिकतम सतत |
275VAC |
|
वोल्टेज संरक्षण |
≤1.5kV |
|
नाममात्र निर्वहन |
20 के.ए |
|
अधिकतम निर्वहन |
40 के.ए |
|
आवेग धारा लंगड़ा |
12.5kA |
|
प्रतिक्रिया समय टी.ए |
≤25ns |
|
आकार |
36x90x80 |
|
विफलता संकेत |
हरा: सामान्य लाल: विफलता |
|
तारों का अनुभागीय क्षेत्र |
6~25मिमी² |
|
इंस्टॉलेशन तरीका |
35 मिमी मानक रेल |
|
काम का माहौल |
-40℃~+85℃ |
|
आवरण सामग्री |
प्लास्टिक |
|
सुरक्षा स्तर |
आईपी20 |
|
कार्यकारी मानक |
आईईसी 61643-11 |
1 डिज़ाइन मेटल ऑक्साइड वैरिस्टर पर आधारित है।
2 इस डिज़ाइन में कम प्रतिक्रिया समय और कक्षा I और II विशेषताएं हैं।

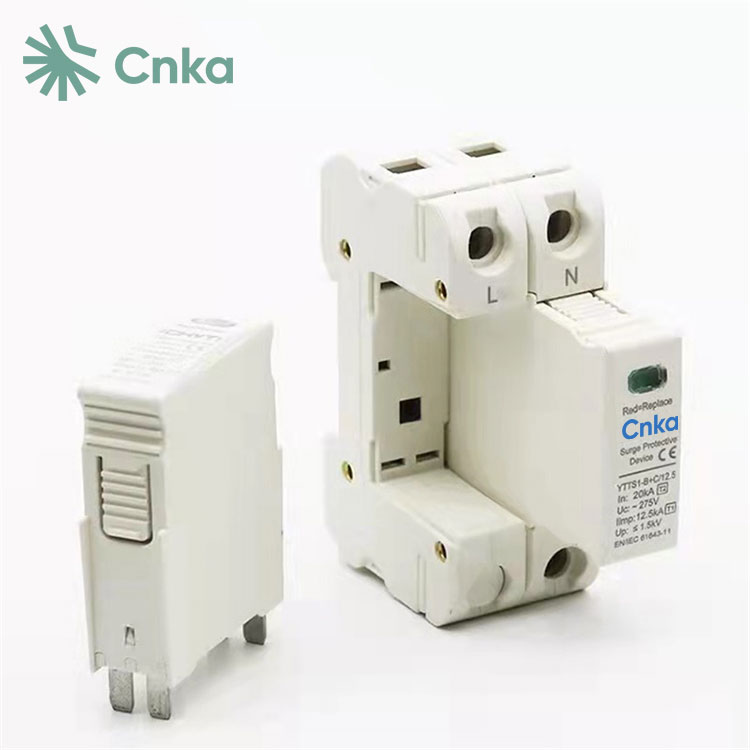

3 यदि उच्च शक्ति या बार-बार ओवरवॉल्टेज चोटियों के कारण मेटल ऑक्साइड वैरिस्टर का सेवा जीवन समाप्त हो गया है, तो मॉड्यूलर प्लग-इन डिज़ाइन कार्यात्मक मॉड्यूल के त्वरित प्रतिस्थापन की अनुमति देता है।
4 आवरण पीसी ज्वाला-मंदक सामग्री से बनाया गया है, जो आग की रोकथाम और इन्सुलेशन दोनों कार्य प्रदान करता है।
सर्ज प्रोटेक्टर्स का इतिहास 19वीं सदी के उत्तरार्ध का है, जब उपकरण इन्सुलेशन को बिजली के हमलों से बचाने और बिजली कटौती को रोकने के लिए ओवरहेड ट्रांसमिशन लाइनों के लिए पहली बार सींग के आकार के अंतराल का उपयोग किया गया था। 1920 के दशक तक, एल्यूमीनियम, ऑक्साइड फिल्म और शॉट-प्रकार के डिज़ाइन सहित विभिन्न प्रकार के सर्ज रक्षकों का उपयोग किया जाने लगा। 1930 के दशक में ट्यूबलर सर्ज प्रोटेक्टर्स की शुरुआत हुई, जबकि सिलिकॉन कार्बाइड लाइटनिंग अरेस्टर 1950 के दशक में सामने आए।
1970 के दशक में, मेटल ऑक्साइड सर्ज प्रोटेक्टर विकसित किए गए, जिन्होंने न केवल बिजली प्रणालियों में बिजली गिरने से होने वाले ओवरवॉल्टेज को कम किया, बल्कि सिस्टम संचालन के कारण होने वाले ओवरवॉल्टेज को भी संबोधित किया। 1992 से, जर्मनी और फ्रांस जैसे देशों से 35 मिमी गाइड रेल प्लग-इन एसपीडी बिजली संरक्षण मॉड्यूल चीनी बाजार में पेश किए गए हैं। इसके बाद, संयुक्त राज्य अमेरिका और यूनाइटेड किंगडम से एकीकृत बॉक्स पावर लाइटनिंग प्रोटेक्शन सिस्टम ने भी चीन में अपना रास्ता बना लिया है।
